Boîte de dialogue des propriétés des blocs fonction élémentaires et dérivés (FB)

Appel de la boîte de dialogue des propriétés

voir Affichage des propriétés

Structure de la boîte de dialogue des propriétés

La boîte de dialogue des propriétés comprend 2 onglets :

Propriétés FFB

Cet onglet contient des informations générales sur le FB.
Commentaire

Dans cet onglet, vous pouvez saisir un commentaire sur le FB.

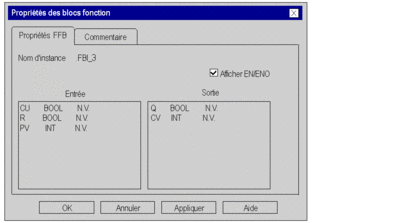

Onglet Propriétés FFB

Eléments de l'onglet Propriétés FFB :

Elément	Description
Instance	Indique le nom de l'instance du bloc. Vous pouvez modifier ce nom dans l'éditeur de données, voir aussi Gestion des instances de données appartenant à la famille des blocs fonction (EF).
Afficher EN/ENO	Si vous activez cette case à cocher, les broches `EN`/`ENO` sont affichées. Si vous désactivez cette case à cocher, les broches `EN`/`ENO` sont masquées. Remarque : si `EN` ou `ENO` contient un paramètre réel ou une liaison, vous ne pouvez pas masquer les broches `EN`/`ENO`.
Entrée	Indique le paramètre formel, les types de données et le paramètre réel des entrées FB. Si une entrée n'est pas encore reliée, N.L. s'affiche.
Sortie	Indique le paramètre formel, les types de données et le paramètre réel des sorties FB. Si la sortie n'est pas encore reliée, N.L. s'affiche.
OK	Ce bouton de commande vous permet de valider les données saisies et de fermer la boîte de dialogue des propriétés.
Appliquer	Ce bouton de commande vous permet d'appliquer les données saisies sans fermer la boîte de dialogue des propriétés.

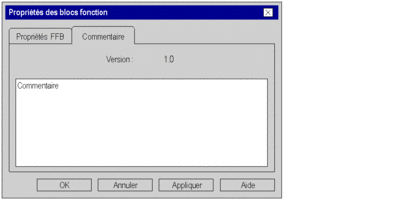

Onglet Commentaire

Eléments de l'onglet Commentaire :

Elément	Description
Version:	Indique la version du code FB.
Zone de texte	Entrez un commentaire sur le FB. Ce commentaire est affiché dans Quickinfo (info-bulles) si le curseur est placé sur le FB.
OK	Ce bouton de commande vous permet de valider les données saisies et de fermer la boîte de dialogue des propriétés.
Appliquer	Ce bouton de commande vous permet d'appliquer les données saisies sans fermer la boîte de dialogue des propriétés.
