Placer des liaisons horizontales

Pour placer des liaisons horizontales, procédez comme suit :

Etape

Action

1

Activez le mode insertion pour les liaisons horizontales. Reportez-vous également à la section Sélection de liaisons.

Exemple :

2

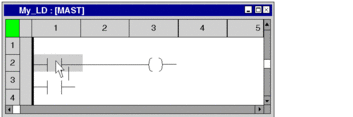

Cliquez avec la souris sur la cellule voulue dans la section LD.

ou,

Utilisez les touches de direction pour déplacer la zone grise à l'emplacement cible et appuyez sur la touche Entrée.

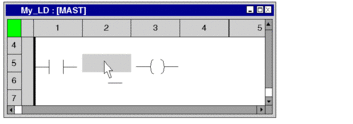

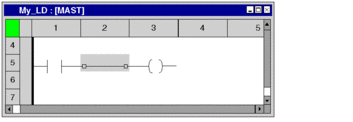

Résultat : la liaison est insérée.

Exemple :

Voir aussi

3

Pour insérer d'autres liaisons du même type :

  • Cliquez avec la souris sur la cellule voulue dans la section LD.

    ou,

    Utilisez les touches de direction pour déplacer la zone grise à l'emplacement cible et appuyez sur la touche Entrée.

  • Pour revenir en mode sélection :

    Appuyez sur la touche Echap.

  • Pour insérer d'autres objets :

    Sélectionnez l'objet à insérer.

Placer des liaisons horizontales en mode Outil de liaison

Pour placer des liaisons horizontales en mode Outil de liaison, procédez comme suit :

Etape

Action

1

Activez le mode Outil de liaison. Reportez-vous également à la section Sélection de liaisons.

Exemple :

2

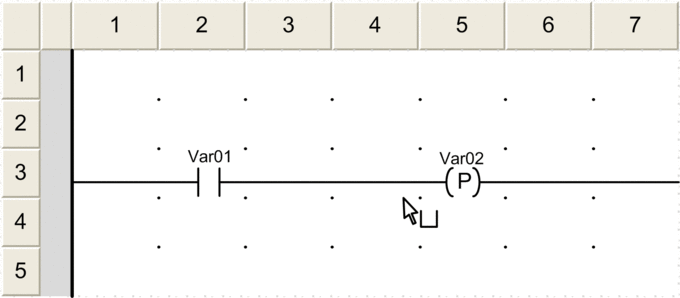

Cliquez avec la souris sur la cellule voulue dans la section LD.

ou,

Utilisez les touches de direction pour déplacer la zone grise à l'emplacement cible et appuyez sur la touche Entrée.

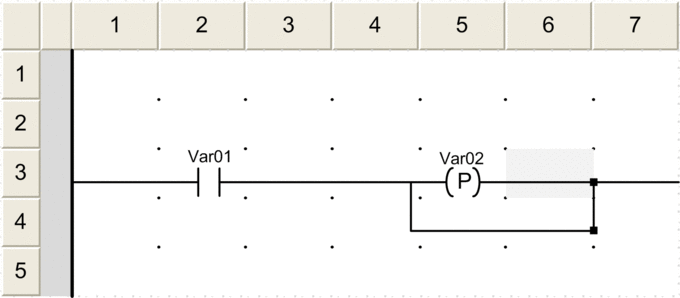

Résultat : la liaison est insérée et une connexion est créée à gauche et à droite des objets booléens voisins.

Si aucun objet booléen voisin n'est disponible, la connexion se fait sur la barre d'alimentation. Cette fonction est par exemple utile afin de relier les bobines à la barre d'alimentation droite.

Exemple :

Voir aussi

3

Pour insérer d'autres liaisons du même type :

  • Cliquez avec la souris sur la cellule voulue dans la section LD.

    ou,

    Utilisez les touches de direction pour déplacer la zone grise à l'emplacement cible et appuyez sur la touche Entrée.

  • Pour revenir en mode sélection :

    Appuyez sur la touche Echap.

  • Pour insérer d'autres objets :

    Sélectionnez l'objet à insérer.

Placer des liaisons verticales

Les cellules disposent d'espace à droite pour créer une liaison verticale avec la cellule située en dessous. Pour placer des liaisons verticales, procédez comme suit :

Etape

Action

1

Activez le mode insertion pour les liaisons verticales. Reportez-vous également à la section Sélection de liaisons.

Exemple :

2

Cliquez sur le contact de votre choix qui doit être associé à la cellule située en dessous.

ou,

Utilisez les touches de direction pour déplacer la zone grise à l'emplacement cible et appuyez sur la touche Entrée.

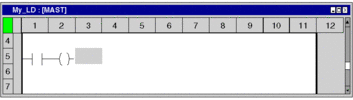

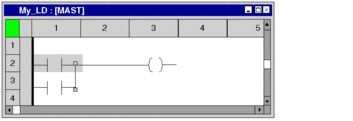

Résultat : la liaison est insérée et le mode sélection est réactivé.

Exemple :

Voir aussi

3

Pour insérer d'autres liaisons du même type :

  • Cliquez avec la souris sur la cellule voulue dans la section LD.

    ou,

    Utilisez les touches de direction pour déplacer la zone grise à l'emplacement cible et appuyez sur la touche Entrée.

  • Pour revenir en mode sélection :

    Appuyez sur la touche Echap.

  • Pour insérer d'autres objets :

    Sélectionnez l'objet à insérer.

Placer une liaison FFB avec la souris

Pour placer des liaisons FFB avec la souris, exécutez les étapes suivantes :

Etape

Action

1

Activez le mode insertion pour les liaisons FFB. Reportez-vous également à la section Sélection de liaisons.

2

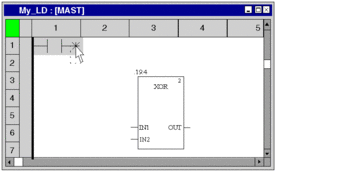

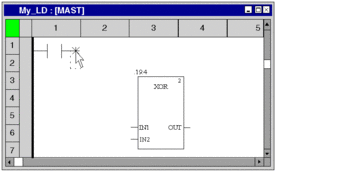

Placez le pointeur de la souris au point de départ de la liaison.

Remarques : lors de la création d'une liaison FFB, il faut toujours commencer par sélectionner la broche de sortie et ensuite la broche d'entrée. Vous reconnaîtrez la position correcte à l'icône du pointeur de la souris.

Exemple :

3

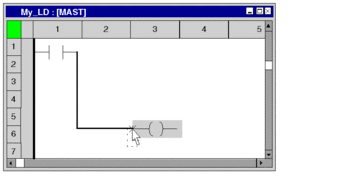

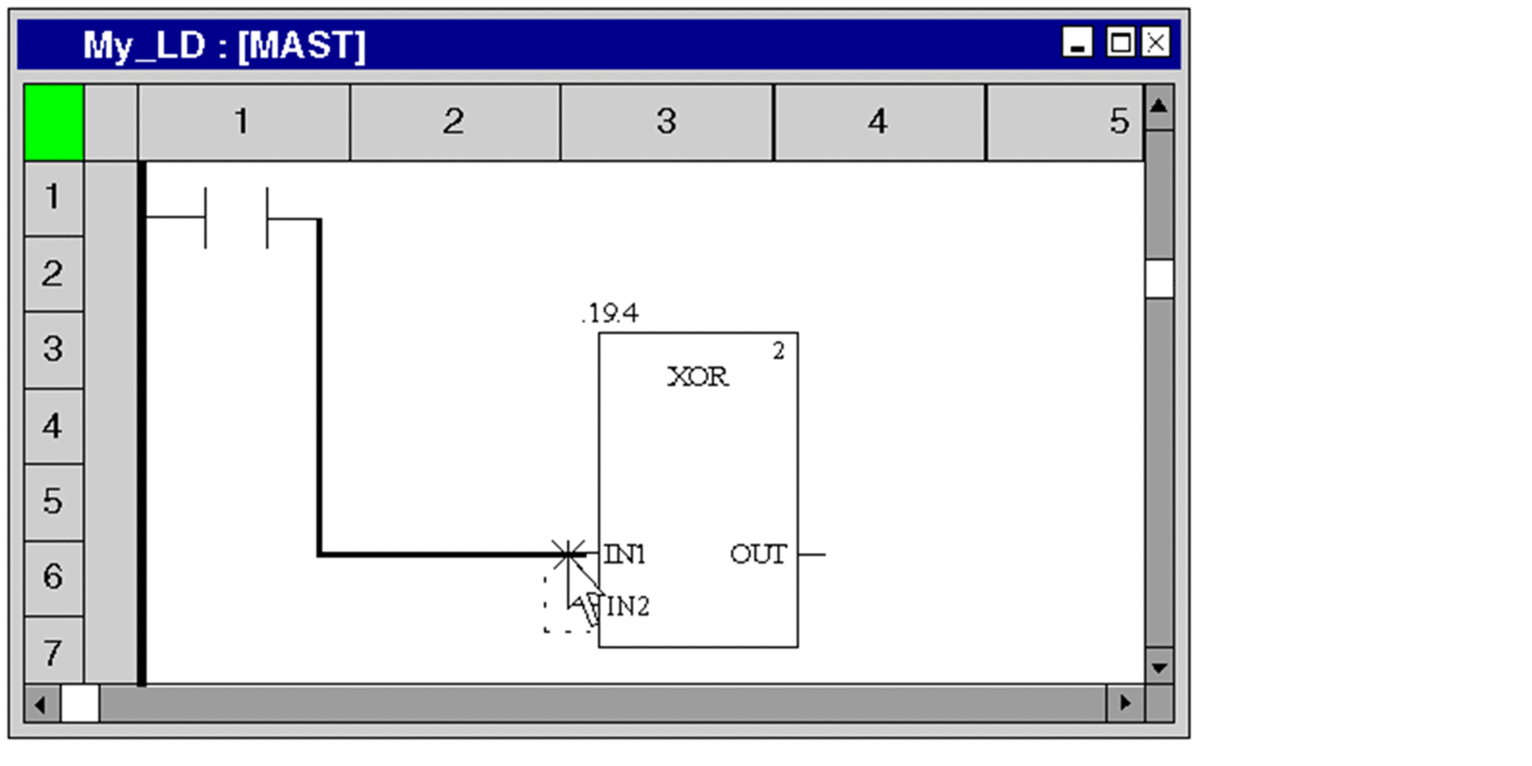

Cliquez sur le point de départ et déplacez le pointeur de la souris sur le point cible de la liaison.

Exemple :

Remarque : pour les liaisons FFB, au moins une entrée ou sortie FFB doit être impliquée. Une liaison FFB de contacts et bobines en interrelation se décompose automatiquement en une combinaison de liaisons horizontales et verticales.

Astuces :

  • En cliquant entre le point de départ et le point cible, vous pouvez définir des points intermédiaires afin d'éviter par exemple des chevauchements avec d'autres objets.

  • En appuyant sur la touche Echap, vous quittez ce mode et les segments de liaison déjà créés sont supprimés.

  • En appuyant sur la touche Entrée, vous quittez ce mode et les segments de liaison déjà créés se décomposent en une combinaison de liaisons horizontales et verticales.

4

Cliquez avec le bouton gauche de la souris sur le point cible.

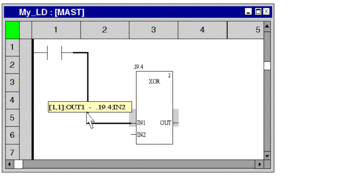

Résultat : la liaison est insérée. Si le curseur est placé sur la liaison FFB, la source et la cible de la liaison sont affichées dans l'info-bulle.

Exemple :

Voir aussi

Placer une liaison FFB avec le clavier

Pour placer des liaisons FFB avec le clavier, procédez comme suit :

Etape

Action

1

Déplacez avec les touches fléchées la cellule grise sur l'objet source (p. ex. un contact) de la liaison.

Remarque : lors de la création d'une liaison FFB, il faut toujours commencer par sélectionner la broche de sortie et ensuite la broche d'entrée.

2

Activez le mode insertion pour les liaisons horizontales avec F6 Reportez-vous également à la section Sélection de liaisons.

3

Appuyez sur la combinaison de touches Ctrl+Entrée.

Résultat : la broche de sortie de l'objet situé dans la cellule grise est choisie comme point de départ de la liaison FFB.

Exemple :

4

Déplacez le curseur sur le point cible de la liaison avec les touches fléchées en maintenant la touche Ctrl enfoncée.

Astuces :

  • En appuyant sur la combinaison de touches Ctrl+Entrée entre le point de départ et le point cible, vous pouvez définir des points intermédiaires afin d'éviter par exemple des chevauchements avec d'autres objets.

  • En appuyant sur la touche Echap, vous quittez ce mode et les segments de liaison déjà créés sont supprimés.

  • En appuyant sur la touche Entrée, vous quittez ce mode et les segments de liaison déjà créés se décomposent en une combinaison de liaisons horizontales et verticales.

Exemple :

Remarque : pour les liaisons FFB, au moins une entrée ou sortie FFB doit être impliquée. Une liaison FFB de contacts et bobines en interrelation se décompose automatiquement en une combinaison de liaisons horizontales et verticales.

5

Appuyez sur la combinaison de touches Ctrl+Entrée.

Résultat : la liaison est insérée.

Astuce : si le curseur est placé sur la liaison FFB, la source et la cible de la liaison sont affichées dans l'info-bulle.

Exemple :

Voir aussi

Placer des liaisons horizontales et verticales via des liaisons FFB avec la souris

Les fonctions de création de liaisons FFB permettent également de créer des liaisons horizontales et verticales entre des objets différents (autres que FFB). Si aucune entrée ou sortie FFB n'est impliquée dans une liaison FFB, cette dernière se décompose automatiquement en liaisons horizontales et verticales. Exécutez pour cela les étapes suivantes :

Etape

Action

1

Activez le mode insertion pour les liaisons FFB. Reportez-vous également à la section Sélection de liaisons.

2

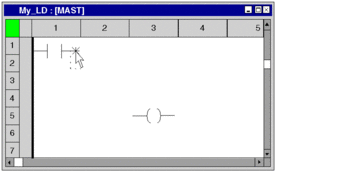

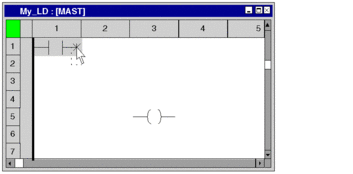

Placez le pointeur de la souris au point de départ de la liaison.

Remarques : lors de la création d'une liaison FFB, il faut toujours commencer par sélectionner la broche de sortie et ensuite la broche d'entrée. Vous reconnaîtrez la position correcte à l'icône du pointeur de la souris.

Exemple :

3

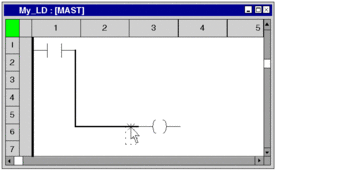

Cliquez sur le point de départ et déplacez le pointeur de la souris sur le point cible de la liaison.

Exemple :

Astuces :

  • En cliquant entre le point de départ et le point cible, vous pouvez définir des points intermédiaires afin d'éviter par exemple des chevauchements avec d'autres objets.

  • En appuyant sur la touche Echap, vous quittez ce mode et les segments de liaison déjà créés sont supprimés.

  • En appuyant sur la touche Entrée, vous quittez ce mode et les segments de liaison déjà créés se décomposent en une combinaison de liaisons horizontales et verticales.

4

Cliquez avec le bouton gauche de la souris sur le point cible.

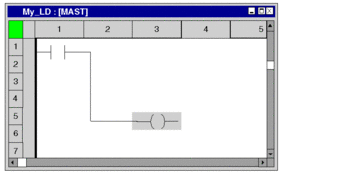

Résultat : la liaison est insérée et la liaison FFB se décompose automatiquement en une combinaison de liaisons horizontales et verticales.

Exemple :

Voir aussi

Placer des liaisons horizontales et verticales via des liaisons FFB avec le clavier

Les fonctions de création de liaisons FFB permettent également de créer des liaisons horizontales et verticales entre des objets différents (autres que FFB). Si aucune entrée ou sortie FFB n'est impliquée dans une liaison FFB, cette dernière se décompose automatiquement en liaisons horizontales et verticales. Exécutez pour cela les étapes suivantes :

Etape

Action

1

Déplacez avec les touches fléchées la cellule grise sur l'objet source (p. ex. un contact) de la liaison.

Remarque : lors de la création d'une liaison FFB, il faut toujours commencer par sélectionner la broche de sortie et ensuite la broche d'entrée.

2

Activez le mode insertion pour les liaisons horizontales avec F6 Reportez-vous également à la section Sélection de liaisons.

3

Appuyez sur la combinaison de touches Ctrl+Entrée.

Résultat : la broche de sortie de l'objet situé dans la cellule grise est choisie comme point de départ de la liaison FFB.

Exemple :

4

Déplacez le curseur sur le point cible de la liaison avec les touches fléchées en maintenant la touche Ctrl enfoncée.

Astuces :

  • En appuyant sur la combinaison de touches Ctrl+Entrée entre le point de départ et le point cible, vous pouvez définir des points intermédiaires afin d'éviter par exemple des chevauchements avec d'autres objets.

  • En appuyant sur la touche Echap, vous quittez ce mode et les segments de liaison déjà créés sont supprimés.

  • En appuyant sur la touche Entrée, vous quittez ce mode et les segments de liaison déjà créés se décomposent en une combinaison de liaisons horizontales et verticales.

Exemple :

5

Appuyez sur la combinaison de touches Ctrl+Entrée.

Résultat : la liaison est insérée et la liaison FFB se décompose automatiquement en une combinaison de liaisons horizontales et verticales.

Exemple :

Voir aussi

Placer des liaisons de dérivation

Pour placer une liaison de dérivation, procédez comme suit :

Etape

Action

1

Activez l'outil de dérivation.

2

Cliquez avec la souris sur la cellule voulue dans la section LD. Cette cellule est le point de départ de la dérivation.

Résultat : la dérivation est insérée.

NOTE : La liaison de dérivation occupe une cellule et peut être élargie.

Redimensionnement des liaisons de dérivation

Pour agrandir une liaison de dérivation, procédez comme suit :

Etape

Action

1

Activez le mode sélection.

2

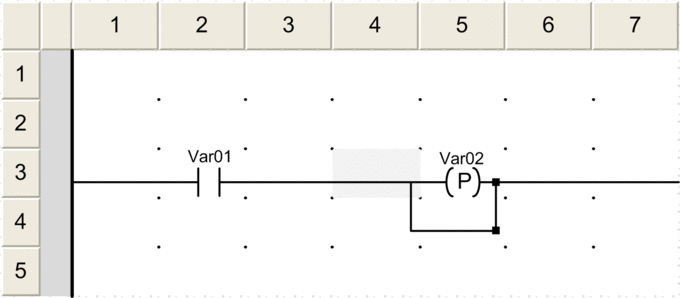

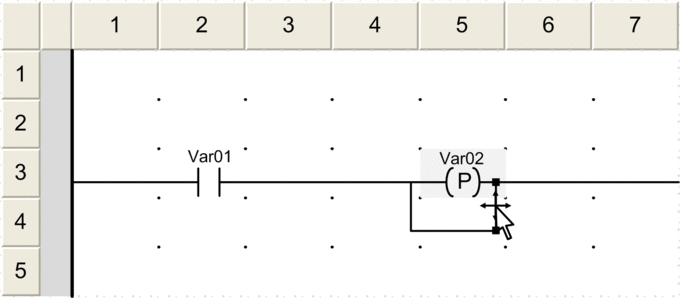

Cliquez de manière prolongée sur la liaison verticale de la dérivation que vous souhaitez agrandir.

Exemple :

3

Déplacez la liaison verticale vers sa nouvelle position.

Résultat : la liaison de dérivation est agrandie.

Exemple :
