Introduction

Vous avez plusieurs possibilités pour appeler un FFB (fonction élémentaire, bloc fonction élémentaire, bloc fonction dérivé, procédure) :

  • Vous pouvez entrer l'appel comme n'importe quel texte (pour connaître la syntaxe, voir Appel de FFB dans le manuel de référence)

  • vous pouvez utiliser l'assistant de saisie de fonction

    ou

  • vous pouvez insérer le FFB par glisser-déposer dans la section

NOTE : Les procédures complètent la norme CEI 61131-3 et doivent être activées de manière explicite dans la boîte de dialogue Outils > Options du projet dans l'onglet Extensions de langage en sélectionnant la case Autoriser les procédures .

Appel d'un bloc fonction avec l'assistant de saisie de fonction

Pour appeler un bloc fonction (élémentaire ou dérivé) à l'aide de l'assistant de saisie de fonction, procédez comme suit :

Etape

Action

1

Placez le curseur sur la position cible.

Remarque : aucun texte ne doit être sélectionné dans la section.

Les emplacements suivants sont disponibles :

  • un emplacement libre à l'extérieur d'un appel FFB déjà existant

  • un caractère d'espacement à l'intérieur d'un appel FFB déjà existant. Dans ce cas, l'appel FFB est créé à l'intérieur d'un appel FFB.

2

Ouvrez l'assistant de saisie de fonction en utilisant :

  • La commande de menu Edition > Assistant de saisie FFB…

  • La commande Assistant de saisie FFB... du menu contextuel (clic droit) de la section.

  • Appuyez sur les touches Ctrl+I.

    ou

  • Cliquez sur l'icône .

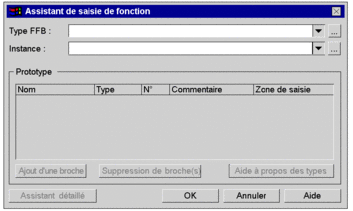

Résultat :

L'assistant de saisie de fonction s'ouvre.

3

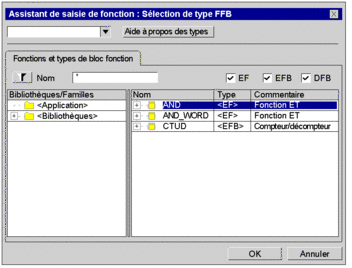

Sur la ligne Type FFB cliquez sur le bouton .... pour ouvrir une fenêtre de sélection FFB.

Résultat :

La boîte de dialogue FFB s'ouvre.

4

Sélectionnez la bibliothèque et la famille dans la colonne Bibliothèques/Familles contenant le bloc fonction souhaité.

Astuce : si vous ne savez pas où trouver un FFB, sélectionnez l'entrée Bibliothèques pour afficher la liste de tous les FFB disponibles, indépendamment de la bibliothèque.

5

Dans la colonne Nom, sélectionnez le bloc fonction.

Exemple :

6

Confirmez la sélection avec OK.

Résultat :

  • Le bloc fonction sélectionné est appliqué dans la boîte de dialogue de l'assistant de saisie de fonction.

  • Un nom d'instance est automatiquement proposé. Vous pouvez le conserver ou le modifier.

  • Vous pouvez afficher tous les paramètres disponibles du bloc fonction, voir également Remarques sur la programmation.

7

Pour certaines fonctions élémentaires, il est possible d'augmenter le nombre d'entrées. (Pour connaître quelles fonctions sont extensibles, veuillez consulter les descriptions des différentes fonctions.)

Les broches extensibles sont identifiées comme suit :

Pour ajouter d'autres broches, sélectionnez la dernière broche de la structure et appuyez sur Ajouter broche.

8

Double-cliquez sur la cellule Zone de saisie du premier paramètre et indiquez le nom de l'adresse/de la variable à utiliser ou une expression.

Vous pouvez saisir la variable/l'adresse de différentes manières :

  • Vous pouvez saisir le nom de la variable, puis confirmer avec la touche Entrée.

  • Vous pouvez sélectionner l'adresse/la variable dans la liste des dernières adresses/variables utilisées avec l'icône .

    ou

  • Utilisez le bouton … pour ouvrir une boîte de dialogue de sélection de variables.

Vous affectez ainsi une variable/adresse à tous les paramètres du bloc fonction.

Exemple :

9

Confirmez les informations saisies à l'aide du bouton de commande OK .

Résultat : l'appel du bloc fonction est inséré dans la section IL et une vérification de la syntaxe et de la sémantique est exécutée.

Exemple :

Appel d'une fonction ou d'une procédure avec l'assistant de saisie de fonction

L'appel d'une fonction ou d'une procédure avec l'assistant de saisie de fonction est globalement identique à l'appel d'un bloc fonction. La seule différence est l'absence d'un nom d'instance (étape 6 de la procédure Appel d'un bloc fonction avec l'assistant de saisie de fonction).

Remarques

Certains FFB complexes offrent des fenêtres supplémentaires pour la saisie des paramètres. L'accès à cette fenêtre se fait via le bouton Assistant détaillé qui s'affiche dans la partie inférieure de la fenêtre.

Appel d'une instance de bloc fonction avec l'assistant de saisie de fonction

Pour sélectionner une instance de bloc déjà déclarée, procédez comme suit :

Etape

Action

1

Placez le curseur sur la position cible.

2

Ouvrez l'assistant de saisie de fonction en utilisant :

  • La commande de menu Edition > Assistant de saisie FFB…

  • La commande Assistant de saisie FFB... du menu contextuel (clic droit) de la section.

  • Appuyez sur les touches Ctrl+I.

    ou

  • Cliquez sur l'icône .

Résultat :

L'assistant de saisie de fonction s'ouvre.

3

Sur la ligne Instance cliquez sur le bouton .... pour ouvrir une fenêtre de sélection FFB.

Résultat :

La boîte de dialogue de sélection d'instances de bloc fonction s'ouvre.

4

Sélectionnez l'instance de bloc souhaitée dans la colonne Nom et confirmez avec OK .

Résultat :

  • L'instance de bloc sélectionnée est appliquée dans la boîte de dialogue de l'assistant de saisie de fonction.

  • Vous pouvez afficher tous les paramètres disponibles du bloc fonction, voir également Remarques sur la programmation.

5

Double-cliquez sur la cellule Zone de saisie du premier paramètre et entrez le nom de la variable/adresse à utiliser.

Vous pouvez saisir la variable/l'adresse de différentes manières :

  • Vous pouvez saisir le nom de la variable, puis confirmer avec la touche Entrée.

  • Vous pouvez sélectionner l'adresse/la variable dans la liste des dernières adresses/variables utilisées avec l'icône .

    ou

  • Utilisez le bouton … pour ouvrir une boîte de dialogue de sélection de variables.

Vous affectez ainsi une variable/adresse à tous les paramètres du bloc fonction.

Exemple :

6

Confirmez les informations saisies à l'aide du bouton de commande OK .

Résultat : l'appel du bloc fonction est inséré dans la section IL et une vérification de la syntaxe et de la sémantique est exécutée. Si des variables ne sont pas encore déclarées, le nom de celles-ci est signalé par une ligne ondulée de couleur rouge.

Exemple :

7

Déclarez toutes les variables utilisées dans l'éditeur de données ou directement dans la section IL.

Résultat : la ligne rouge sous le nom de la variable est alors supprimée.

Modification des paramètres réels avec l'assistant de saisie de fonction

Pour modifier les paramètres réels à l'aide de l'assistant de saisie de fonction, procédez comme suit :

Etape

Action

1

Placez le curseur sur l'un des mots du FFB à modifier.

Remarque : aucun texte ne doit être sélectionné et la syntaxe de l'appel FFB à modifier doit être correcte.

2

Ouvrez l'assistant de saisie de fonction en utilisant :

  • la commande de menu Edition > Assistant de saisie FFB…

  • La commande Assistant de saisie FFB... du menu contextuel (clic droit) de la section.

  • Appuyez sur les touches Ctrl+I.

    ou

  • Cliquez sur l'icône .

Résultat :

L'assistant de saisie de fonction s'ouvre avec les paramètres réels en cours.

3

Procédez aux modifications et validez avec la touche OK .

Insertion de FFB par glisser-déposer

Les FFB peuvent également être insérés dans la section par glisser-déposer via le navigateur de bibliothèque de types.

Pour activer la gestion de bibliothèque de types, vous avez plusieurs possibilités :

  • Exécutez la commande Outils > Navigateur bibliothèque de types .

    ou

  • Appuyez sur les touches Alt+3.
