Vue d'ensemble

L'onglet Objets d'E/S des processeurs permet d'afficher les objets du contrôleur (objets système, objets mémoire), ainsi que les objets d'E/S, qu'ils appartiennent à un module en rack ou à un équipement d'un bus de communication (Fipio, par exemple).

NOTE : Cet écran ne peut servir qu'à afficher des objets. Pour effectuer des modifications, utilisez l'onglet Objets d'E/S associé aux modules ou aux équipements du bus.

Illustration

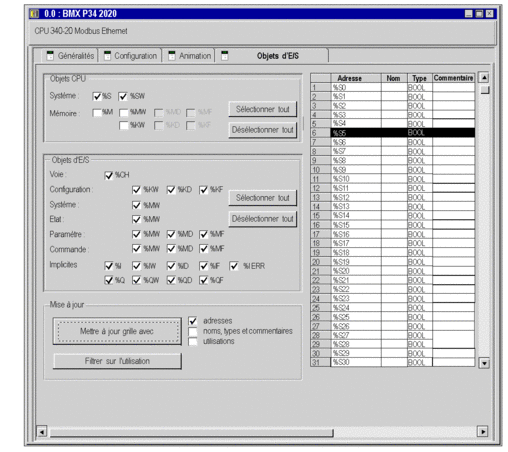

Exemple d'un écran Objets d'E/S pour un processeur Modicon M340

Description

Les différentes zones de l'écran sont les suivantes :

Zone

Description

Objets UC

Cette zone permet de sélectionner les objets système et mémoire du contrôleur que vous voulez afficher dans la zone Adresse Nom Type Commentaire.

Objets d'E/S

Cette zone permet de sélectionner les objets d'E/S du processeur que vous voulez afficher dans la zone Adresse Nom Type Commentaire.

Mise à jour

Cette zone permet de lancer la mise à jour des informations contenues dans la zone Adresse Nom Type Commentaire

Adresse Nom Type Commentaire

Zone d'affichage et de sélection des données. Le contenu de cette zone est obtenu grâce aux boutons et aux sélections des zones précédentes. La colonne RAM d'état de Quantum est rajoutée.
