Présentation

L’onglet Informations se compose de 2 zones :

  • la zone de navigation qui permet de choisir le sujet,

  • la zone d'affichage des informations concernant le sujet.

La commande Services > Impression des informations permet d’imprimer ces informations.

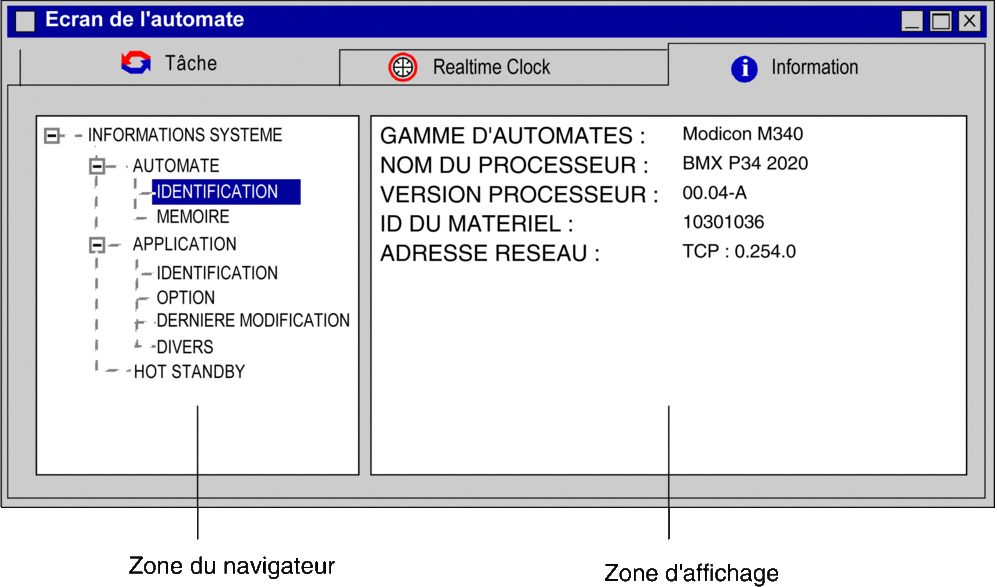

Onglet Informations :

NOTE : Pour afficher le contenu de l'onglet Informations, procédez comme suit :

  • Générez le projet (Générer ou Regénérer tout le projet).

  • Connectez l'automate Control Expert (Automate > Connecter )

  • Chargement (Automate > Transférer le projet vers l'automate ).

Informations AUTOMATE IDENTIFICATION

Ces informations permettent d'identifier le processeur de l'automate :

Elément

Fonction

GAMME D'AUTOMATES

Type d'automate connecté

NOM DU PROCESSEUR

Référence du processeur connecté

VERSION PROCESSEUR

Version logicielle du processeur

ID DU MATERIEL

Identificateur du matériel

ADRESSE RESEAU

Adresse de connexion

Informations AUTOMATE MEMOIRE

Ces informations permettent d'identifier les types de mémoire et leur taille.

Elément

Fonction

UC MEMOIRE

Taille de la mémoire RAM interne

BMX RMSxxx

Référence de la carte SD présente dans l'automate

Carte SD

Une carte mémoire est à l'intérieur de l'automate, mais Control Expert ne peut pas lire la référence.

CARTOUCHE RAM

Type de la cartouche RAM

CARTOUCHE FLASH

Type et taille de la cartouche RAM supplémentaire

Informations APPLICATION IDENTIFICATION

Ces informations permettent d'identifier le projet :

Elément

Fonction

NOM

Nom du projet

CREATION PRODUIT

Version logicielle à partir de laquelle le projet a été créé

DATE

Date de création du projet

MODIFICATION PRODUIT

Version logicielle avec laquelle le projet a été modifié

DATE

Date de modification du projet

VERSION

Version du projet

SIGNATURE

Signature logicielle associée au projet

LIBSET VERSION

Version de Libset utilisée pour le projet

SIGNATURE DU SOURCE SAFE

Signature des parties SAFE de l'application PAC de sécurité, générée à l'aide de l'algorithme de hachage sécurisé SHA256.

Informations APPLICATION OPTION

Ces informations décrivent le contenu du projet chargé dans l'automate.

Elément

Fonction

SUPPORT TERMINAL VIDE

Présence ou absence des informations de support pour console vierge (regroupe "Informations chargement", "Commentaires" et "Table d'animation").

INFORMATIONS CHARGEMENT

Présence ou absence des informations nécessaires au transfert du projet vers le terminal ou la mémoire de l'automate.

COMMENTAIRES

Présence ou absence des commentaires sur les variables dans la mémoire de l'automate.

TABLE D'ANIMATION

Présence ou absence de tables d'animation dans la mémoire de l'automate.

PROTECTION DES SECTIONS

Protection des sections du projet

DIAGNOSTICS

Dépend de l'option de diagnostic de l'automate dans le projet :

  • OUI si le diagnostic de l'application ou du système est coché

  • NON si le diagnostic de l'application et le diagnostic du système sont décochés

Informations APPLICATION DERNIERE MODIFICATION

Ces informations correspondent aux informations générales concernant le projet chargé dans l'automate.

Elément

Fonction

MODIFICATION PRODUIT

Version logicielle avec laquelle le projet a été modifié

DATE

Date de modification du projet

NOM DU PC

Nom du PC1

APPLICATION

Chemin d'accès et nom du projet enregistré au format *.STU2

NOM UTILISATEUR

Nom du profil utilisateur associé à Control Expert1

1 Ces éléments peuvent être masqués si aucune information n'est trouvée.

2 Cet élément peut être masqué si le projet n'a pas encore été enregistré.

Informations APPLICATION DIVERS

Informations supplémentaires sur le projet

Elément

Fonction

SUPPORT TERMINAL VIDE

Etat de la mise à jour des informations de support pour console vierge

BITS FORCES

Nombre de bits forcés dans l'application

Un clic sur cette ligne initialise une table d'animation contenant tous les bits forcés. Ce service ne fonctionne que si le contenu de l'automate est identique à celui du terminal de programmation et s'il existe des bits forcés.

Voir aussi Animation Table of Forced Bits.

Informations sur la REDONDANCE D'UC

Quantum et Premium :

Ces informations affichent le registre d'état de redondance d'UC (%SW61). Il est utilisé pour surveiller l'état actuel des UC primaire et redondante sur la machine.

Pour plus d'informations sur les bits du registre, reportez-vous au manuel EcoStruxure™ Control Expert - Bits et mots système, Manuel de référence.
Modicon M580 :

ces informations affichent la partie du DDT d'équipement à redondance d'UC T_M_ECPU_HSBY, figurant dans le registre d'état de la redondance d'UC.
