Aperçu
La première étape de la mise en œuvre d'un réseau de communication consiste à créer un réseau logique.
Création d'un réseau logique
Le tableau suivant indique comment créer un réseau via le navigateur de projet.
Etape |
Action |
|---|---|
1 |
Dans le navigateur de projet, développez le répertoire Communication. Résultat :
 |
2 |

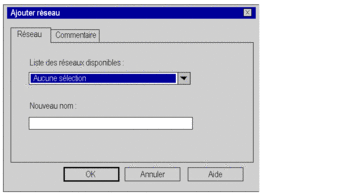

Cliquez avec le bouton droit sur le sous-répertoire Réseaux et sélectionnez l'option Nouveau réseau. Résultat :
 |
3 |

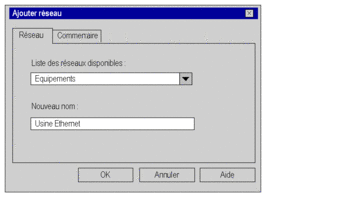

Sélectionnez le réseau à créer dans la liste des réseaux disponibles et donnez-lui un nom descriptif. Résultat : exemple d'un réseau
Ethernet :
 Remarque : pour ajouter un commentaire, cliquez sur l'onglet Commentaire. |
4 |
Cliquez sur OK, un nouveau réseau logique est créé. Résultat : nous venons de créer le réseau Ethernet qui s'affiche dans le navigateur de projet.
 Remarque : une petite icône indique que le réseau logique n'est associé à aucun matériel de l'automate. D'autre part, le petit signe "v" bleu indique que le projet nécessite une régénération avant d'être utilisé dans l'automate. |
