Ouverture de l'outil

La fenêtre de visualisation est lancée dans le menu avec la

commande Outils->Fenêtre des variables.

En mode connecté, si un éditeur de langage est ouvert, l'outil contient automatiquement les variables affichées par l'éditeur de langage.

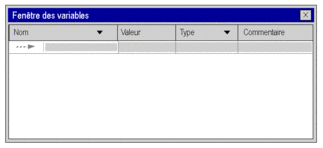

Ouverture en mode local:

La fenêtre de visualisation est constituée :

  • d'une ligne pour chaque variable,

  • de colonnes décrivant pour chacune des variables :

    • leur nom (symbole ou repère),

    • leur valeur,

    • leur type,

    • un commentaire.

La fenêtre de visualisation et les éditeurs de langages textuels

Un éditeur de langage textuel (littéral structuré, liste d'instructions) anime les données de type booléen.

L’animation des autres types de données est réalisé par la fenêtre des variables, ces données sont notamment :

  • les types numériques simples,

  • les variables des instances des types dérivées (DDT), sauf les types booléens,

  • les variables des instances des types blocs fonction (EFB,DFB), sauf les types booléens.

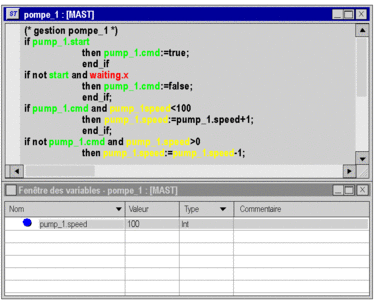

Exemple avec l’éditeur littéral-structuré :

NOTE : pour visualiser les variables appartenant aux types dérivées (DDT) ou blocs fonctions (EFB\DFB) vous devez déployer (+) le nom de l’instance correspondante.

La fenêtre de visualisation et les éditeurs de langages graphiques

Un éditeur de langage graphique (LD,FBD) anime les données de type booléen et les types numériques simples.

L’animation des autres types de données est possible via la fenêtre de visualisation, ces données sont notamment :

  • les variables des instances des types dérivées (DDT), sauf les types booléens,

  • les variables des instances de types blocs fonction (EFB,DFB), sauf les types booléens,

  • les variables numériques utilisées dans les blocs opération ou blocs comparaison dans l'éditeur LD,

  • les variables des expressions numériques connectées à des entrées des EFB ou DFB dans l'éditeur LD ou FBD.

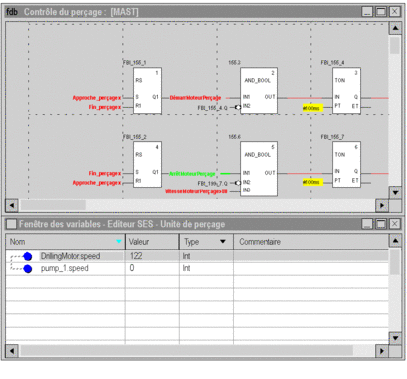

Exemple avec l’éditeur à blocs fonctionnels :

NOTE : pour visualiser les variables appartenant aux types dérivées (DDT) ou blocs fonctions (EFB\DFB) vous devez déployer (+) le nom de l’instance correspondante.
