Aperçu
Contrairement aux autres langages, un point d'arrêt en SFC n'interrompt pas l'exécution de la tâche correspondant au point auquel il a été défini, mais gèle le diagramme et active automatiquement le mode "inhiber transitions".
Pour cette section SFC (section du point d'arrêt), l'automate reste en mode "inhiber transitions" jusqu'à ce que vous quittiez ce mode à l'aide de l'outil Commande de l'animation.
En mode "inhiber transitions", le fond de l'éditeur est de couleur bleue.
En phase de mise au point, il permet :
d'examiner le fonctionnement du code,
de visualiser la valeur des variables.
Contrairement aux autres langages, il est possible de définir plusieurs points d'arrêt en un point donné dans une section SFC. Ils ne sont pas enregistrés et sont perdus à la déconnexion de l'automate.
Ils sont implémentés en mode connecté, que l'automate soit en mode Run ou Stop.
| AVERTISSEMENT | |
|---|---|
FONCTIONNEMENT IMPREVU DE L'APPLICATION - POINT D'ARRET
SFC Si vous utilisez un point d'arrêt en SFC, vérifiez
que la tâche et ses entrées/sorties associées engendrent
un fonctionnement acceptable des processus de l'application. Le non-respect de ces instructions peut provoquer la mort, des blessures graves ou des dommages matériels. | |
| AVERTISSEMENT | |
|---|---|
FONCTIONNEMENT IMPREVU DE L'APPLICATION Mettez la partie opérationnelle du système hors
tension lorsque vous utilisez un point d'arrêt en SFC. Le non-respect de ces instructions peut provoquer la mort, des blessures graves ou des dommages matériels. | |
Elément permettant la définition d'un point d'arrêt
A partir d'une section SFC, l'élément du programme utilisé pour la définition du point d'arrêt est l'étape.

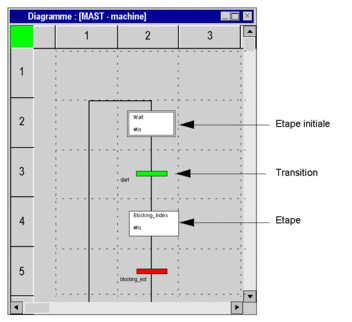

En d'autres termes, la section du diagramme suivante :
A partir d'une section contenant le traitement d'une étape ou d'une transition, l'élément du programme utilisé pour définir un point d'arrêt correspond au langage utilisé :
Comment insérer un point d'arrêt
A partir d'une section SFC :
Etape |
Action |
|---|---|
1 |
Sélectionnez une ou plusieurs étapes. |
2 |
Pour définir le ou les point(s) d'arrêt, cliquez avec le bouton droit sur l'élément désiré et sélectionnez la commande suivante : . |
Exemple :
A partir d'une section représentant une action ou une section représentant une transition, les procédures correspondent au langage utilisé :
Suppression d'un point d'arrêt à partir d'une section SFC
Sélectionnez le point d'arrêt à supprimer, puis la commande Mise au point -> Effacer le point d'arrêt dans le menu.
