Présentation

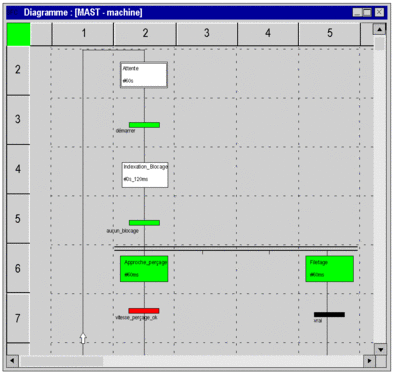

Animation d’une section en langage diagramme fonctionnel en séquence :
La couleur de fond de l'éditeur est le gris.
Les couleurs suivantes sont utilisées pour les différents éléments :
pour les étapes :
verte si l’étape est active,
blanche si l’étape est inactive,
jaune si le temps d’activité de l’étape est inférieur au temps minimum programmé,
rose si le temps d’activité de l’étape est supérieur au temps minimum programmé.
pour les macro-étapes :
quand une macro-étape devient active, la moitié haute apparaît en vert,
quand l’étape OUT de la macro-étape est active, la totalité de cette dernière devient verte,
quand la macro-étape devient inactive, elle apparaît en blanc.
pour les transitions associées à un élément booléen ou une expression booléenne simple :
couleur verte si l’élément ou l’expression est TRUE (vraie)
couleur rouge si l’élément ou l’expression est FALSE (fausse).
pour les transitions associées à une section :
couleur noire tant que l’étape précédente est inactive,
couleur verte si les conditions dans la section sont TRUE (vraies),
couleur rouge si les conditions dans la section sont FALSE (fausses),
En mode connecté, avec l'animation activée, vous pouvez modifier le programme et générer le projet. Dans ce cas, l'animation n'est pas relancée automatiquement :
| ATTENTION | |
|---|---|
ANIMATION DE L'EDITEUR SFC ARRETEE En mode connecté avec l'animation activée, après
modification du programme et exécution de la commande Générer
le projet, vous pouvez revenir à l'animation en cliquant sur . Le non-respect de ces instructions peut provoquer des blessures ou des dommages matériels. | |
