Général

La fonctionnalité d'hyperlien disponible dans le logiciel Control Expert permet de créer des liens entre votre projet et des documents externes.

Les hyperliens sont des raccourcis vers des documents, tels que :

  • schémas d'implantation et de câblage

  • écrans d'aide

  • notes diverses

  • images

  • pages Web

  • etc.

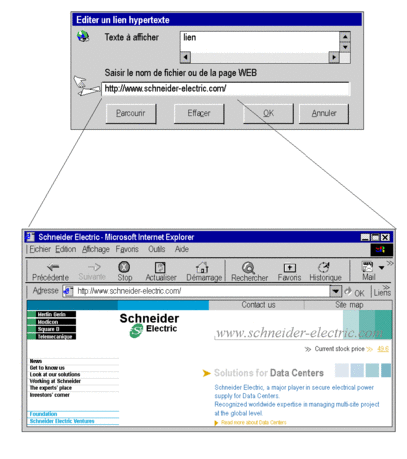

Par exemple, sur un écran d'exploitation vous pouvez associer une alarme, qui s'affiche sur un contrôleur de variables, à un hyperlien qui ouvre un document indiquant les caractéristiques de l'alarme.

Hyperliens et navigateur projet

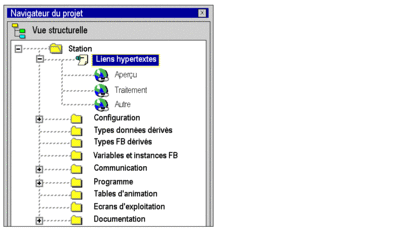

Vous pouvez créer des hyperliens dans le navigateur de projet. Ceux-ci seront gérés comme des feuilles de type raccourci dans un répertoire.

Exemple :

NOTE : Pour déposer un hyperlien dans un répertoire utilisateur vierge, il est impératif d’appuyer sur la touche Maj du clavier lors du glisser-déposer.

Hyperliens et commentaires

Vous pouvez également créer un hyperlien dans un champ de commentaire. Un hyperlien associé à un commentaire permet d'étendre le commentaire à des données externes au projet automate, qui peuvent prendre toute forme pour représenter les informations.

Dans les fonctions suivantes de Control Expert, il est possible de créer un hyperlien dans un commentaire appartenant aux :

  • aux variables de l'éditeur de données

  • aux tables d'animation

  • aux écrans d'exploitation

  • à la documentation

Exemple :
