Création d'une instance de bloc fonction

Effectuez les étapes suivantes :

Etapes

Actions

1

Dans l’éditeur de données, sélectionnez l’onglet Blocs fonction.

2

Cliquez sur la cellule Nom vide (signalée par une flèche), saisissez le nom de l'instance et validez en appuyant sur la touche Entrée.

3

Cliquez deux fois sur le champ Type correspondant et cliquez sur
.

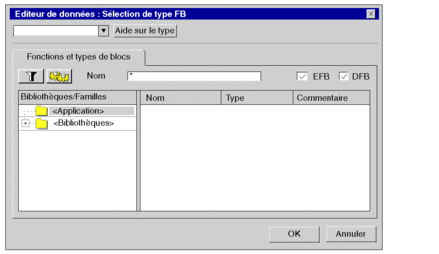

La fenêtre suivante s'affiche :

4

Dans la zone Bibliothèques/Familles sélectionnez :

  • le répertoire <Applications> pour un type présent dans l’application,

  • le répertoire <Library> pour un type déjà archivé.

Exemple : sélection d'un type EFB archivé dans la bibliothèque Diagnostics :

5

Sélectionnez le type EFB ou DFB dans la colonne Nom et validez avec OK.

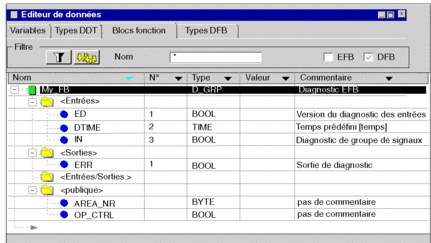

Exemple :

Suppression d'une instance de bloc fonction

Les instances qui ont été appelées au moins une fois ne peuvent pas être supprimées dans l'éditeur de données.

Exemple tiré d'une section ST :

FBI_1(IN:=TRUE, OUT=>VarA);

Dans l'exemple ci-dessus, la suppression est bloquée, car un appel de FBI_1 est exécuté.

VarA:=FBI_1.OUT

Dans l'exemple ci-dessus, la suppression n'est pas bloquée, car aucun appel de FBI_1 n'est exécuté.
