Animation

L'éditeur de bus indique par une animation couleur l'état d'un module sur le bus.

Le numéro d'emplacement du module dans le rack apparaît en rouge si le module est :

  • absent,

  • détecte une condition de défaut,

  • mal configuré.

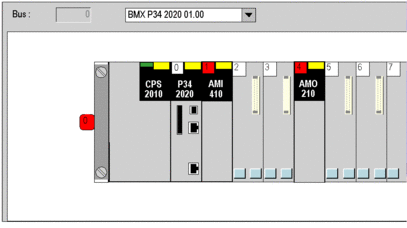

Contrôleurs Modicon M340

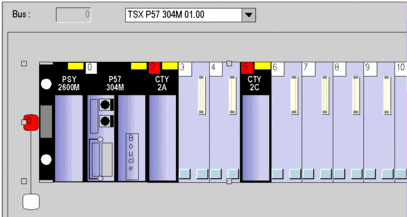

Automates Premium :

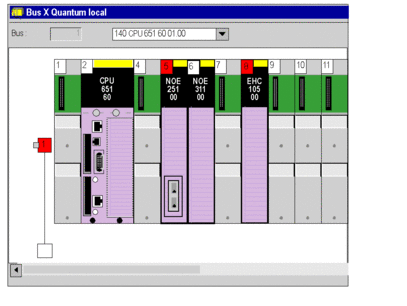

Contrôleurs Quantum:

Si un défaut s'est produit dans un module du rack, le numéro de rack apparaît en rouge.

Détection automatique de la configuration

S'il est connecté à une station Quantum, le logiciel de programmation peut détecter les différents modules inclus à la configuration. Vous pouvez effectuer cette opération avant ou après la programmation de l’application.

Procédure

Le tableau suivant indique la procédure à suivre pour détecter les différents éléments de la configuration d'un automate.

Etape

Action

1

En mode connecté, (Automate en Stop), ouvrez l'éditeur de configuration.

2

Sélectionnez le rack.

3

Dans le menu Services, sélectionnez Comparaison/Apprentissage automatique de la configuration des E/S....

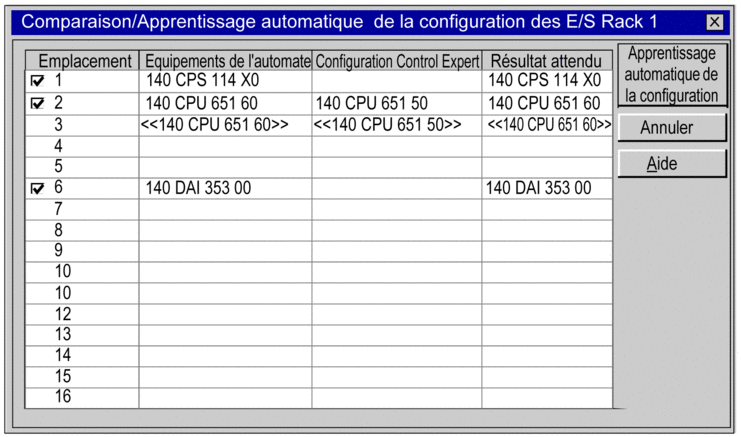

Résultat : la fenêtre ci-dessous s'affiche :

4

Cochez l'option Emplacement si vous souhaitez :

  • ajouter le module détecté à la configuration initiale,

  • remplacer le module configuré par celui détecté.

Si le module détecté est identique à celui configuré, vous pouvez conserver ce module en cochant la case Emplacement.

Si vous ne cochez pas l'option Emplacement le module de la configuration initiale est conservé.

5

Validez la nouvelle configuration en cliquant sur le bouton Apprentissage.

6

Cliquez sur OK pour confirmer votre choix.

Résultat : la nouvelle configuration apparaît dans l’éditeur de configuration.
