Introduction

Vous avez deux possibilités pour insérer les modules dans le rack :

  • soit vous utilisez les fonctions offertes par l'éditeur de bus,

  • soit vous utilisez le catalogue matériel fourni par l'éditeur de bus.

Positionner un module

Exécutez les actions suivantes :

Etape

Action

1

Sélectionnez avec la souris l'emplacement du module à insérer, huit poignées entourent le module.

2

Par le menu contextuel sélectionnez la commande Nouvel équipement,

3

Sélectionnez le métier et le module souhaité.

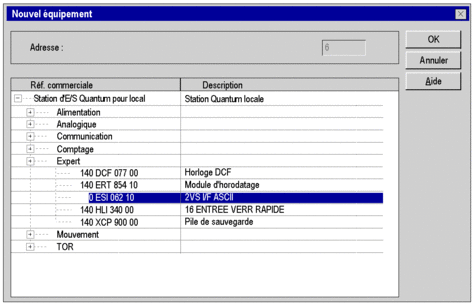

Exemple :

4

Cliquez sur OK pour confirmer.
NOTE : Les modules double format apparaissent dans la liste des modules disponibles lorsque l'emplacement qui précède ou qui suit l'emplacement sélectionné est libre.

Dans le cas d'un Premium ou d'un Modicon M340, la position 0 ne peut être occupée que par un module d'alimentation double format ou un processeur.

Déplacer un module

Un module peut être déplacé :

  • dans le rack,

  • dans un autre rack si la station en comporte plusieurs.

Exécutez les actions suivantes :

Etape

Action

1

Sélectionnez avec la souris le module souhaité.

2

Faites glisser le module vers la nouvelle position et déposez le.
NOTE : S'il est impossible de déplacer le module, cela est indiqué par l'éditeur de bus.

Règles :

Les objets associés au module sont :

  • supprimés, puis recréés automatiquement à la nouvelle adresse,

  • remplacés dans :

    • le programme,

    • l’éditeur de variable après confirmation par l’utilisateur,

    • les tables d'animation,

    • les écrans d'exploitation.

Les symboles associés aux objets du module déplacé sont rattachés aux objets à la nouvelle adresse.

Le module déplacé conserve tous ses paramètres.

Pour une station Modicon M340, Premium ou Atrium, si un module TOR avec une voie configurée RUN/STOP est déplacé, l'adresse du bit RUN/STOP n'est pas modifiée. Assurez-vous que l'entrée RUN/STOP correspond à une adresse d'entrée TOR valide.

Si les adresses du module sont utilisées dans un EF (par ex. : Send_REQ, Read_VAR...), leur mise à jour ne sera pas automatiquement exécutée.

Copier un module

Exécutez les actions suivantes :

Etape

Action

1

Sélectionnez avec la souris le module souhaité.

2

Dans le menu contextuel, sélectionnez la commande Copier.

3

Sélectionnez l’emplacement de destination avec la souris, puis dans le menu contextuel sélectionnez la commande Coller.

Règles :

Les objets associés au module sont copiés à la nouvelle adresse.

Le module dupliqué garde tous ses paramètres.

La duplication d'un module associé à un événement (au moins une voie du module est associée à un événement ) est impossible. Un événement ne peut pas être associé à plusieurs voies/modules en même temps.

Supprimer un module

Exécutez les actions suivantes :

Etape

Action

1

Sélectionnez avec la souris le module souhaité.

2

Dans le menu contextuel, sélectionnez la commande Supprimer le module.

Catalogue matériel

A partir du catalogue matériel, vous pouvez insérer des modules sur le rack:

Exécutez les actions suivantes :

Etape

Action

1

Dans le navigateur de projet, dans le répertoire Configuration, sélectionnez le sous-répertoire représentant la station.

Résultat : l’éditeur du bus et le catalogue matériel s'affichent.

2

Dans le catalogue matériel, sélectionnez le répertoire métier souhaité, et déployez-le en cliquant sur +.

3

Sélectionnez le module (en maintenant le bouton de la souris appuyé), et déplacez-le à l'emplacement souhaité sur le rack dans l'éditeur de bus.
