Introduction
L'outil de configuration permet les opérations suivantes :
Créer\modifier\enregistrer les éléments de la configuration de la station automate,
paramétrer les modules métiers constituant la station,
diagnostiquer les modules configurés dans la station,
faire le bilan du courant débité à partir des tensions délivrées par le module d'alimentation déclaré dans la configuration,
contrôler le nombre de voies métiers configurées par rapport aux capacités du processeur déclaré dans la configuration,
faire le bilan de l’occupation de la mémoire du processeur.
La configuration peut être effectuée avant ou après la programmation du projet. Cela présente l’avantage de pouvoir créer des projets génériques sans se préoccuper dans un premier temps de la configuration.
Les différents services sont fournis via 2 éditeurs qui sont :
l’éditeur de bus, qui vous permet de choisir et placer des modules ou équipements sur le bus,
l’éditeur de modules d’entrées\sorties, qui vous permet de paramétrer les modules ou équipements présents sur le(s) bus de la station automate.
| ATTENTION | |
|---|---|
FONCTIONNEMENT IMPREVU DE L'APPLICATION Avant de procéder à une génération,
vérifiez l'absence de chevauchement de données entre des
applications spécifiques du même projet. Vérifiez que
le projet fonctionne correctement. Le non-respect de ces instructions peut provoquer des blessures ou des dommages matériels. | |
Aperçu
A partir du navigateur de projet, vous pouvez visualiser la configuration matérielle de la station automate en ouvrant le répertoire Configuration.
La configuration matérielle de la station s'affiche sous forme d'arborescence.

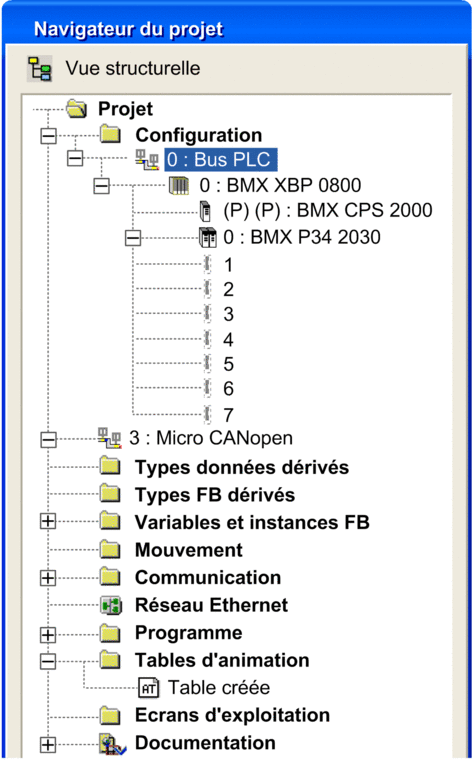

Exemple de configuration d'une station Modicon M340 :

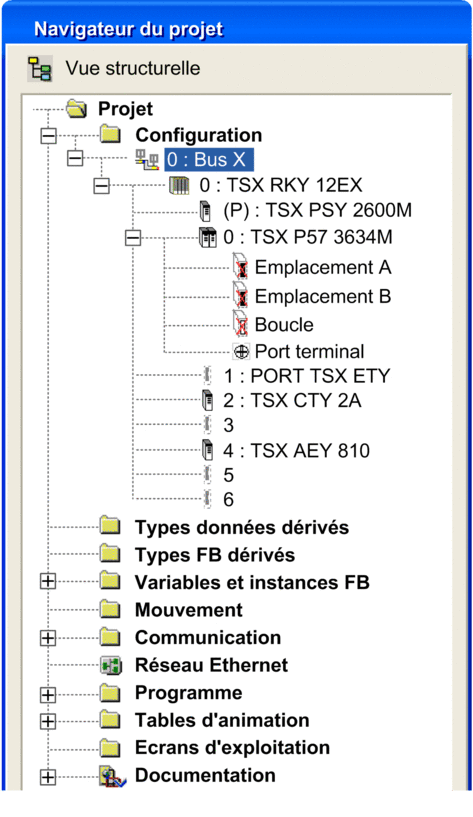

Exemple de configuration d'une station Premium :

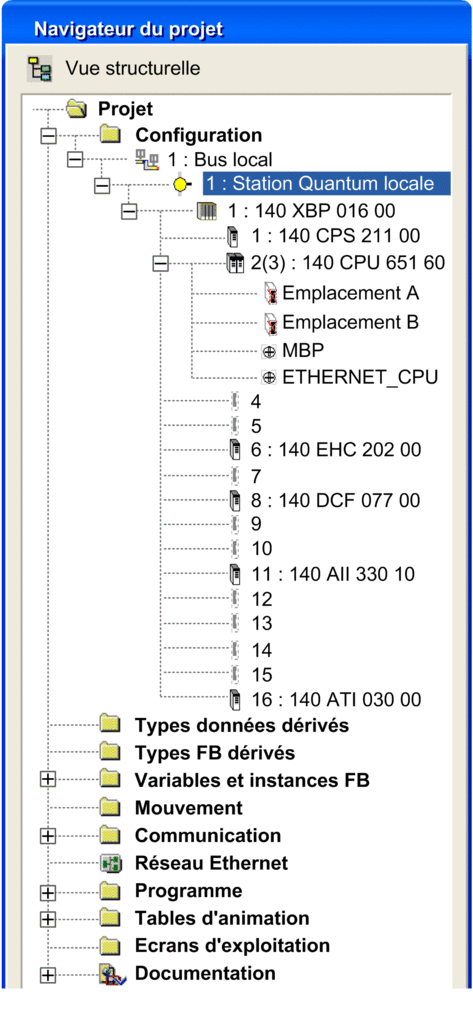

Exemple de configuration d'une station Quantum :
