Présentation

Les écrans de diagnostic de niveau module ou de niveau voie ne sont accessibles qu'en mode connecté. Lorsqu'un défaut non masqué apparaît, il est signalé :

  • dans l'écran de configuration du rack, par un carré rouge à la position du module

  • dans tous les écrans de niveau module (onglets Description et Défaut)

    • dans le champ module avec le voyant IO

  • dans tous les écrans de niveau des voies (onglets Configuration, Réglage, Mise au point et Défaut)

    • dans le champ module avec le voyant IO

    • dans le champ voie avec le voyant de défaut sur la voie.

  • dans l'écran de défaut accessible par l'onglet Défaut où sont décrits les diagnostics de défauts.

Le défaut est également signalé :

  • sur le module, via l'affichage centralisé

  • avec les objets de langage dédiés : CH_ERROR (%Ir.m.c.ERR) et l'erreur de module MOD_ERROR (%Ir.m.MOD.ERR), %MWr.m.MOD.2, etc., et les mots d'état

NOTE : Même si le défaut est masqué (TSX CTY 2C), il est signalé par le clignotement du voyant IO et dans l'écran de défaut.

Illustration

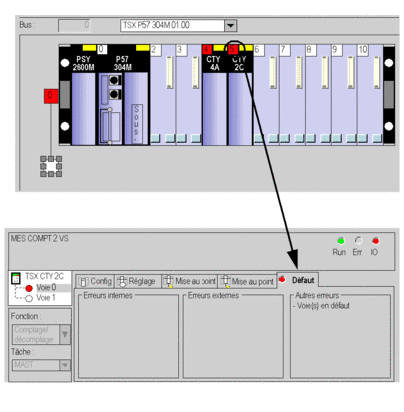

Le schéma ci-dessous présente la structure de rapport de défauts.
