Horloge du BME P58 xxxx

L'horloge de l'UC pour l'horodage des variables internes est fournie par une source horaire externe ou interne.

Source horaire externe :

L'UC est définie en tant que client NTP et synchronise son horloge interne sur un serveur NTP Ethernet généralement situé sur le réseau de contrôle.
Source horaire interne :

L'UC est définie en tant que serveur NTP. Elle utilise son horloge interne et agit en tant que serveur NTP Ethernet pour les équipements connectés au réseau Ethernet sur lequel l'UC est connectée.

Configuration du serveur en tant que client NTP dans Control Expert

Pour accéder et définir les paramètres NTP dans Control Expert :

Etape

Action

1

Dans le Navigateur du projet, double-cliquez sur Projet > Configuration > Bus automate.

2

Dans la boîte de dialogue Bus PLC, double-cliquez sur le dessin avec 3 ports Ethernet au centre de l'UC.

3

Sélectionnez l'onglet NTP pour définir les paramètres NTP.

4

Sélectionnez le paramètre Client NTP dans le champ NTP :

5

Dans le champ Configuration du serveur NTP, saisissez les adresses IP du serveur NTPet définissez la période d'interrogation.

NOTE : La période d'interrogation représente le temps écoulé avant la resynchronisation de l'horloge interne avec le serveur NTP Ethernet.

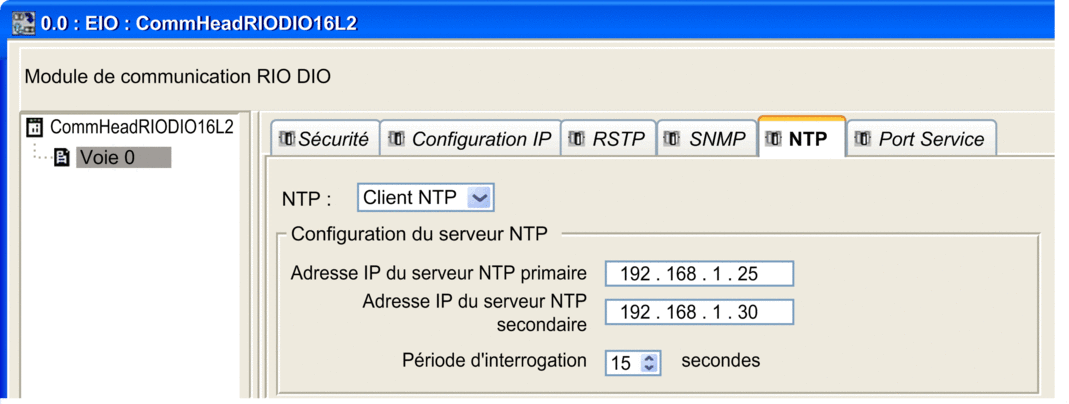

Exemple de contenu d'onglet NTP avec une UC définie en tant que client NTP :

Configuration de l'UC en tant que serveur NTP dans Control Expert

Pour accéder et définir les paramètres NTP dans Control Expert :

Etape

Action

1

Dans le Navigateur du projet, double-cliquez sur Projet > Configuration > Bus automate.

2

Dans la boîte de dialogue Bus PLC, double-cliquez sur le dessin avec 3 ports Ethernet au centre de l'UC.

3

Sélectionnez l'onglet NTP pour définir les paramètres NTP.

4

Sélectionnez le paramètre Serveur NTP dans le champ NTP :.

5

Le champ Configuration du serveur NTP permet de définir la période d'interrogation.

NOTE : Lorsque l'UC est définie en tant que serveur NTP, la période d'interrogation est un paramètre utilisé par les modules distants dans le PAC (par exemple un module BM• CRA 312 10). Il représente le temps écoulé avant la resynchronisation des horloges internes des modules distants avec le serveur NTP de l'UC.
