Vue OFS

Introduction

OFS fournit des données de diagnostic sur l'état de connexion des sources d'événements et le niveau de la mémoire tampon.

Eléments pour le diagnostic de connexion entre OFS et les équipements

Pour diagnostiquer l'état de la connexion avec les sources d'événements d'horodatage, 2 éléments de type VT_I2 (activés dans un groupe OPC standard) sont disponibles et peuvent être affichés dans l'interface SCADA (Vue AVEVA Plant SCADA, par exemple) :

#PLCQualStatus
#PLCQualStatus2

NOTE : Ces deux éléments ont la même fonction, mais il est recommandé d'utiliser l'élément #PLCQualStatus pour les raisons suivantes :

Il optimise la communication dans le cas de groupes aux périodes différentes.
Il utilise automatiquement l'élément #PLCQualStatus2 sur les équipements autres que l'automate.

Ces éléments peuvent renvoyer l'une des valeurs suivantes :

QUAL_BAD + QUAL_COMM_FAILURE (valeur hexadécimale 0018) :	L'équipement est INCOHERENT (fichier de symbole différent de celui de l'application de l'automate).
QUAL_BAD + QUAL_DEVICE_FAILURE (valeur hexadécimale 000C) :	Aucune communication avec l'équipement depuis DEVICE_TO millisecondes.
QUAL_BAD (valeur hexadécimale 0000) :	L'équipement est MANQUANT ou INCONNU.
QUAL_GOOD (valeur hexadécimale 00C0) :	La communication avec l'équipement est correcte.
QUAL_UNCERTAIN (valeur hexadécimale 0040) :	Aucune communication avec l'équipement depuis moins de DEVICE_TO millisecondes.

Pour plus d'informations sur les éléments du diagnostic des sources d'événements d'horodatage, leur syntaxe et leur contenu, reportez-vous aux sections Eléments spécifiques et Configuration des événements horodatés du document OPC Factory Server - Manuel utilisateur.

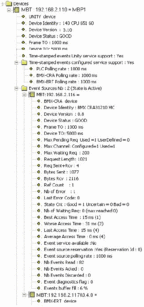

Diagnostic de la communication avec le service d'événements
