Adressage des données d'état du module
En plus des données de diagnostics éventuelles relatives à la voie, un octet d'état lié au module peut être utilisé. Les informations d'état de tous les modules d'une station sont gérées par un tableau de mots %IW. L'adresse de début de ce tableau peut être saisie dans l'écran de configuration de la station.
Il n'est pas possible d'accéder à ces informations par l'adressage topologique.
NOTE : Les informations d'état ne sont disponibles que si le module prend en charge un octet d'état. Vérifiez dans les descriptions du module la signification de l'octet d'état.

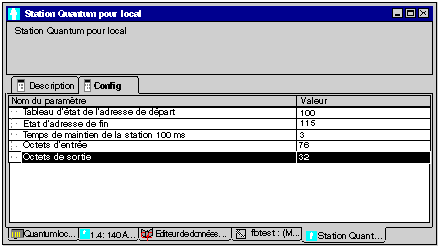

Vous trouverez ci-après un exemple d'écran de configuration d'une station avec 100 comme adresse de début du tableau d'état :

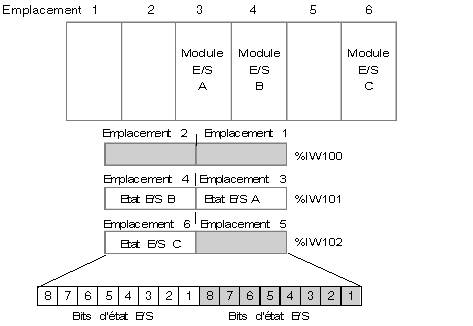

L'illustration ci-après montre la transmission des informations d'état de deux modules par un mot du tableau :
Exemple
L'exemple ci-après montre un rack et les octets d'état d'E/S correspondants affichés dans une table d'animation. La station d'E/S est configurée pour démarrer au mot %IW100 et affecte 16 mots. Le rack local et le rack d'extension sont représentés, avec 16 emplacements par rack.
Si un module n'a pas d'octet d'état associé au module ou si l'emplacement est vide, alors l'octet = 0.

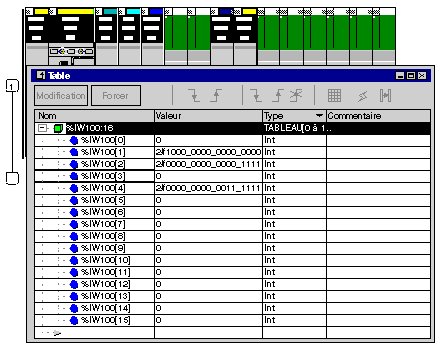

Tableau d'animation et configuration du rack :
Relation entre l'emplacement, le mot d'entrée et l'octet d'état. L'octet relatif au module est marqué :
Emplacement
Mot d'entrée
Valeur
Module
Module
1
%IW[0]
0
Alimentation
Aucun octet d'état
2
0
CPU
Aucun octet d'état
3
%IW[1]
2#1000_0000_0000_0000
CPU
Aucun octet d'état
4
2#1000_0000_0000_0000
AVI
Au moins une voie ne fonctionne pas correctement.
5
%IW[2]
2#0000_0000_0000_1111
ATI
Les voies1 à 4 ne fonctionnent pas correctement.
6
2#0000_0000_0000_1111
140 CRP 93• 00
Aucun octet d'état
REMARQUE : si vous installez un mode de tête d'E/S distantes 140 CRP 312 00 sur le rack local au lieu d'un module 140 CRP 93• 00, alors :
2#1101_1110_0000_0000
140 CRP 312 00
Octet d'état CRP1
7
%IW[3]
0
Vide
8
0
Vide
9
%IW[4]
2#0000_0000_0011_1111
DDO
Certaines voies ne fonctionnement pas correctement.
10
2#0000_0000_0011_1111
XBE
Aucun octet d'état
• • •
1 Si vous installez un module de tête d'E/S distantes 140 CRP 312 00 sur le rack local au lieu d'un module 140 CRP 93• 00, l'octet d'état est ETH_STATUS détaillé dans la rubrique Noms des DDT d'équipement dans le Guide d'installation et de configuration des modules d'E/S distantes Quantum.
