Un IODDT permet de traiter toutes les informations (bits et registres) relatives à une voie par l'intermédiaire d'une variable définie par l'utilisateur. Cette variable utilisateur est définie dans l'éditeur de données de Control Expert en sélectionnant l'IODDT approprié pour le module comme type de données et en spécifiant l'adresse topologique du module à l'aide de la syntaxe suivante :
%CH[\b.e\]r.m.c
où :

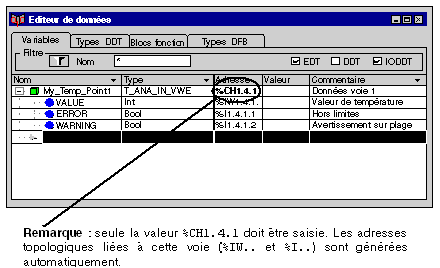

Vous trouverez ci-après un exemple d'IODDT pour un module d'entrée thermocouple à l'emplacement 4 d'un rack local :
Variables dans le programme utilisateur
Vous avez accès à toutes les informations relatives à la voie 1 du module à l'aide des variables suivantes :
-
My_Temp_Point1.VALUE pour la valeur mesurée
-
My_Temp_Point1.ERROR qui indique une condition hors plage
-
My_Temp_Point1.WARNING qui indique une condition au-dessus de la plage
