Vue d'ensemble
Cette section fournit des informations sur les paramètres accessibles à l'écran Configuration des paramètres.

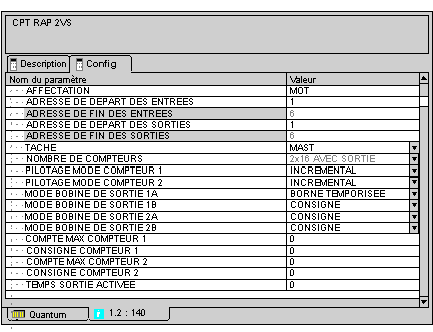

Ecran par défaut Configuration des paramètres
Cette capture présente l'écran par défaut Configuration des paramètres
Adressage et tâche
Ce tableau présente les paramètres d'adressage, ainsi que la tâche et ses valeurs
Nom
Valeur
Options
AFFECTATION
MOT
-
ADRESSE DE DEPART DES ENTREES
1
0-100000
ADRESSE DE FIN DES ENTREES
6
-
ADRESSE DE DEPART DES SORTIES
1
0-100000
ADRESSE DE FIN DES SORTIES
6
-
TACHE
(Grisé si le module est installé autrement qu'en local)
MAST
FAST
AUX0
AUX1
AUX2
AUX3
NOMBRE DE COMPTEURS
Cette partie de l'écran de configuration des paramètres dépend des choix effectués dans le champ : NOMBRE DE COMPTEURS. Il existe par conséquent quatre configurations possibles ; elles vous sont présentées dans les tableaux ci-dessous.
Ce tableau présente l'écran de configuration des paramètres pour l'entrée : 2x16 AVEC SORTIE
Nom
Valeur
Options
NOMBRE DE COMPTEURS
2x16 AVEC SORTIE
1x32 AVEC SORTIE
1x32 SANS SORTIE
MODE FREQUENCE D'ECHANTILLONNAGE
PILOTAGE MODE COMPTEUR 1
QUADRATURE
INCREMENTAL
PILOTAGE MODE COMPTEUR 2
QUADRATURE
INCREMENTAL
MODE BOBINE DE SORTIE 1A
CONSIGNE
CONSIGNE TEMPORISE
CONSIGNE MEMORISEE
COMPTE BORNE
BORNE MEMORISEE
BORNE TEMPORISEE
MODE BOBINE DE SORTIE 1B
MODE BOBINE DE SORTIE 2A
MODE BOBINE DE SORTIE 2B
COMPTE MAX COMPTEUR 1
0
0-65535
CONSIGNE COMPTEUR 1
COMPTE MAX COMPTEUR 2
CONSIGNE COMPTEUR 2
TEMPS SORTIE ACTIVEE
Ce tableau présente l'écran de configuration des paramètres pour l'entrée : 1x32 AVEC SORTIE
Nom
Valeur
Options
NOMBRE DE COMPTEURS
1x32 AVEC SORTIE
2x16 AVEC SORTIE
1x32 SANS SORTIE
MODE FREQUENCE D'ECHANTILLONNAGE
PILOTAGE MODE COMPTEUR 2
QUADRATURE
INCREMENTAL
MODE BOBINE DE SORTIE 2A
CONSIGNE
CONSIGNE TEMPORISE
CONSIGNE MEMORISEE
COMPTE BORNE
BORNE MEMORISEE
BORNE TEMPORISEE
MODE BOBINE DE SORTIE 2B
COMPTE MAX COMPTEUR 2 : MOT FAIBLE
0
0-65535
COMPTE MAX COMPTEUR 2 : MOT FORT
CONSIGNE COMPTEUR 2 : MOT FAIBLE
CONSIGNE COMPTEUR 2 : MOT FORT
TEMPS SORTIE ACTIVEE
Ce tableau présente l'écran de configuration des paramètres pour l'entrée : 1x32 SANS SORTIE
Nom
Valeur
Options
NOMBRE DE COMPTEURS
1x32 SANS SORTIE
2x16 AVEC SORTIE
1x32 AVEC SORTIE
MODE FREQUENCE D'ECHANTILLONNAGE
PILOTAGE MODE COMPTEUR 1
QUADRATURE
INCREMENTAL
PILOTAGE MODE COMPTEUR 2
QUADRATURE
INCREMENTAL
CONSIGNE COMPTEUR 1 : MOT FAIBLE
0
0-65535
CONSIGNE COMPTEUR 1 : MOT FORT
CONSIGNE COMPTEUR 2 : MOT FAIBLE
CONSIGNE COMPTEUR 2 : MOT FORT
Ce tableau présente l'écran de configuration des paramètres pour l'entrée : MODE FREQUENCE D'ECHANTILLONNAGE
Nom
Valeur
Options
NOMBRE DE COMPTEURS
MODE FREQUENCE D'ECHANTILLONNAGE
2x16 AVEC SORTIE
1x32 AVEC SORTIE
1x32 SANS SORTIE
PILOTAGE MODE COMPTEUR 1
QUADRATURE
INCREMENTAL
PILOTAGE MODE COMPTEUR 2
QUADRATURE
INCREMENTAL
TEMPORISATEUR FREQUENCE D'ECHANTILLONNAGE COMPTEUR 1
0
0-65535
TEMPORISATEUR FREQUENCE D'ECHANTILLONNAGE COMPTEUR 2
