Configuration des paramètres

Emplacement du module

Les fonctionnalités offertes par le module d'entrées/sorties rapides avec fonction d'interruption 140 HLI 340 00 dépendent de l'emplacement de ce dernier.

La liste suivante présente les différents modes disponibles en fonction de l'emplacement du module :

Rack local : entrées rapides, entrées mémorisation, interruptions.
Rack distant : entrées rapides.

NOTE : Le module 140 HLI 340 00 ne peut pas être relié à un rack secondaire.

Paramètres et valeurs par défaut

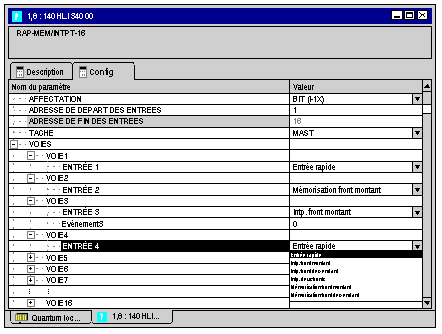

Fenêtre de configuration des paramètres

Description des paramètres

Nom	Valeur par défaut	Options	Description
Affectation	BIT (%I-1x)	MOT (%IW-3X)
Adresse de départ des entrées	1
Adresse de fin des entrées	16
Tâche	MAST	FAST AUX0 AUX1 AUX2 AUX3
Voies
Entrée n	Entrée rapide	Intp. front montant Intp. front descendant Intp. deux fronts Mémorisation front montant Mémorisation front descendant	Modes Interruption disponibles uniquement en rack local. Mode Mémorisation disponible uniquement en rack local et d'extension.
Evénement n	0	1 - 127
