Configuration des paramètres

Vue d'ensemble

Cette section fournit des informations sur les paramètres accessibles sur l'écran Configuration des paramètres.

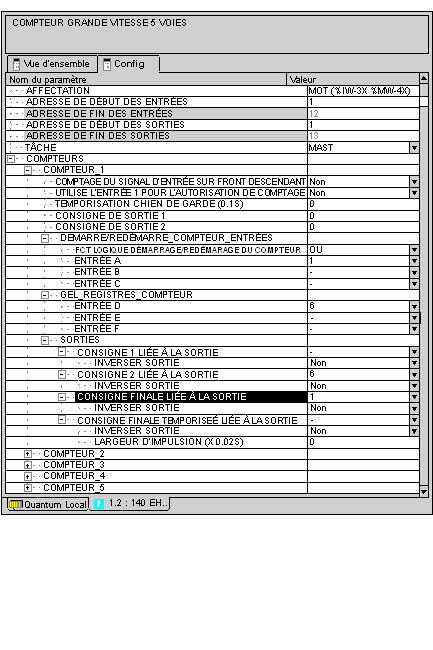

Écran Configuration des paramètres par défaut

Ce schéma illustre l'écran Configuration des paramètres par défaut

Adressage et tâche

Le tableau suivant illustre les paramètres d'adressage et de tâche avec leurs valeurs

Nom	Valeur par défaut	Options
AFFECTATION	MOT (%IW-3X%MW-4x)	-
ADRESSE DE DÉBUT DES ENTRÉES	1	-
ADRESSE DE FIN DES ENTRÉES	12	-
ADRESSE DE DÉBUT DES SORTIES	1	-
ADRESSE DE FIN DES SORTIES	13	-
TÂCHE (Grisé si le module est installé autrement qu'en local)	MAST	FAST AUX0 AUX1 AUX2 AUX3

Compteurs

Le tableau suivant illustre les paramètres des compteurs avec leurs valeurs

Nom		Valeur par défaut	Options
COMPTEUR_1
COMPTAGE DU SIGNAL D'ENTRÉE SUR FRONT DESCENDANT		Non	Oui
UTILISE L'ENTRÉE 1 POUR L'AUTORISATION DE COMPTAGE		Non	Oui
TEMPORISATION CHIEN DE GARDE (0,1s)		0	0-255
CONSIGNE DE SORTIE 1		0	0-65535
CONSIGNE DE SORTIE 2		0	0-65535
DEMARRE/REDÉMARRE_COMPTEUR_ENTRÉES	FONCTION LOGIQUE DE DÉMARRAGE/REDÉMARRAGE DU COMPTEUR	OU	ET
	ENTRÉE A	1	- 1-8
	INPUT B	-	- 1-8
	INPUT C	-	- 1-8
GEL_REGISTRES_COMPTEUR	ENTRÉE D	6	- 1-8
	INPUT E	-	1-8
	INPUT F	-	1-8
SORTIES	CONSIGNE 1 LIÉE À LA SORTIE	-	1-8
	INVERSER SORTIE	Non	Oui
	CONSIGNE 2 LIÉE À LA SORTIE	6	- 1-8
	INVERSER SORTIE	Non	Oui
	CONSIGNE FINALE LIÉE À LA SORTIE	1	- 1-8
	INVERSER SORTIE	Non	Oui
	CONSIGNE FINALE TEMPORISEÉ LIÉE À LA SORTIE	-	1-8
	INVERSER SORTIE	Non	Oui
	LARGEUR D'IMPULSION (x 0,02s)		0-255
COMPTEUR_2 COMPTEUR_3 COMPTEUR_4 COMPTEUR_5		Voir COMPTEUR_1
