Fonction
Le module Ethernet 10/100 140 NOE 771 00 Quantum est le dernier modèle de la gamme de modules TCP/IP Ethernet Quantum conçus pour permettre la communication entre un automate programmable Quantum et les périphériques d'un réseau Ethernet.
Illustration

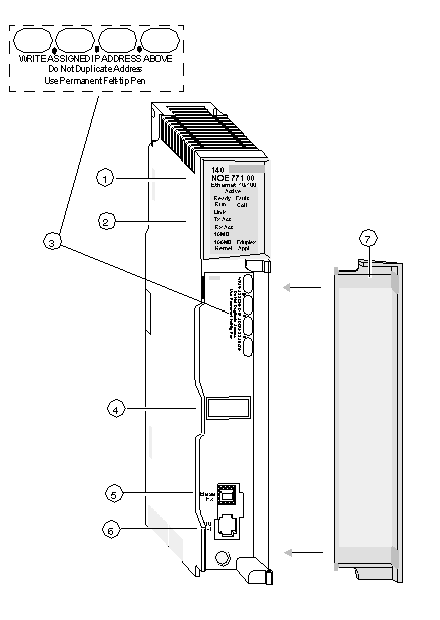

La figure ci-dessous illustre l'avant du module Ethernet NOE 771 00.
1
Numéro du modèle, description du module, code couleur
2
Affichage des voyants
3
Zone d'inscription de l'adresse IP
4
Étiquette d’adressage international
5
Connecteur de câble MT-RJ 100 Base Fx
6
Connecteur de câble RJ-45 10/100 Base-T
7
Face amovible
Composants du panneau avant
Le panneau avant du module NOE 771 00 comporte le marquage d'identification, le code couleur et l'affichage des voyants. Une zone d'inscription de l'adresse IP (Internet Protocol), une étiquette d'adressage international et deux connecteurs de câble Ethernet sont situés au dos de la porte amovible du panneau avant.
Le tableau ci-dessous décrit les composants du panneau avant illustrés sur la vue de face.
Composant
Description
Panneau des voyants de signalisation
Indique l'état de fonctionnement du module, ainsi que les réseaux de communication Modbus et à fibre optique auxquels il est connecté. (Voir Indicateurs)
Zone d'inscription de l'adresse IP
Fournit un espace pour inscrire l'adresse IP affectée au module.
Étiquette d’adressage international
Indique l'adresse MAC Ethernet internationale du module affectée à l'usine.
Connecteur 100 BASE-FX
Fournit une prise MT-RJ pour la connexion à un câble Ethernet à fibre optique de 100 Mégabits.
Connecteur 10/100BASE-T
Fournit une prise RJ-45 pour la connexion à un câble blindé à paire torsadée Ethernet.
