Fonction
Le 140 CRA 212 20 est une interface d'E/S distribuées à voie double reliée par un réseau à paire torsadée Modbus Plus. Ce module de station d'E/S distribuées alimente les E/S avec un courant source de 24 Vcc.
Illustration

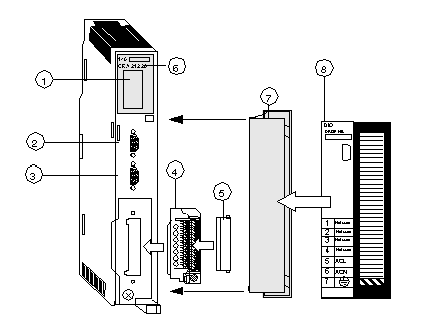

La figure ci-dessous montre les différentes pièces qui composent le module d'E/S distribuées (DIO).
1
Voyants
2
Connecteur Modbus Plus (voie A)
3
Connecteur Modbus Plus (voie B)
4
Connecteur de câblage
5
Capot de protection du connecteur de câblage
6
Numéro du modèle, description du module, code couleur
7
Face amovible
8
Etiquette d'identification client (repliez l'étiquette et placez-la à l'intérieur de la porte)
Commutateurs du panneau arrière
Deux commutateurs rotatifs (reportez-vous à l'illustration et au tableau ci-dessous) sont situés sur le panneau arrière du processeur. Ils permettent de définir les adresses des nœuds Modbus Plus de l'unité.
Le commutateur SW1 (haut) règle les chiffres de poids fort (dizaines) de l'adresse, le commutateur SW2 (bas) règle les chiffres de poids faible (unités) de l'adresse. L'illustration ci-dessous montre le paramétrage correct d'une adresse, la 11, par exemple.
Commutateurs du panneau arrière
La figure ci-dessous montre les commutateurs SW1 (haut) et SW2 (bas).
Commutateurs du panneau arrière
Le tableau ci-dessous indique les adresses des nœuds des commutateurs SW1 et SW2.
Adresse du nœud
SW1
SW2
1 ... 9
0
1 ... 9
10 ... 19
1
0 ... 9
20 ... 29
2
0 ... 9
30 ... 39
3
0 ... 9
40 ... 49
4
0 ... 9
50 ... 59
5
0 ... 9
60 ... 64
6
0 ... 4
NOTE : Seules les adresses comprises entre 1 et 64 sont valides.
Si "0" ou une adresse supérieure à 64 est sélectionnée, le voyant "Modbus" + reste allumé pour indiquer qu'une adresse incorrecte a été sélectionnée.
