Les modules de station E/S distantes à voie double servent à transférer des données dans les deux sens grâce à un réseau à câble coaxial entre les modules E/S installés dans la même embase (station E/S distantes) et le module de communication E/S distantes installé dans l’embase du processeur.

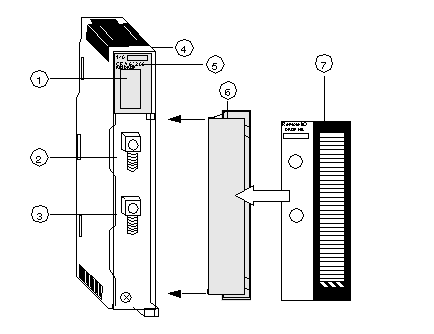

La figure ci-dessous montre les pièces du module d'E/S distantes (RIO).
1
Voyants
2
Connecteur coaxial RIO (voie A)
3
Connecteur coaxial RIO (voie B)
4
Etiquette de la version
5
Numéro du modèle, description du communicateur, code couleur
6
Face amovible
7
Etiquette d’identification client (repliez l'étiquette et placez-la à l'intérieur de la porte)
NOTE : pour respecter la conformité CE avec la directive européenne CEM (89/336/EEC) relative aux champs électromagnétiques rayonnés, le module de communication d'E/S distantes doit être relié à l'aide d'un câble blindé quadruple (voir le Guide de planification et d'installation du système de câblage des E/S distantes).
Commutateurs du panneau arrière
Deux commutateurs rotatifs sont placés sur le panneau arrière des modules de station d'E/S distantes et servent au paramétrage des adresses des stations RIO (reportez-vous à l’illustration et au tableau ci-dessous).
SW1 (commutateur du haut) définit le chiffre de poids fort (dizaines) ; SW2 (commutateur du bas) définit le chiffre de poids faible (unités). L’illustration ci-dessous montre le paramétrage correct d’une adresse, la 11, par exemple.
Commutateurs du panneau arrière
La figure ci-dessous montre les commutateurs SW1 (haut) et SW2 (bas).
Tableau des commutateurs SW1 et SW2
Le tableau ci-dessous indique les adresses des nœuds des commutateurs SW1 et SW2.
|
Adresse du nœud
|
SW1
|
SW2
|
|
1-9
|
0
|
1-9
|
|
10-19
|
1
|
0-9
|
|
20-29
|
2
|
0-9
|
|
30-32
|
3
|
0-2
|
NOTE : seules les adresses comprises entre 2 et 32 sont valides.
Si « 0 » ou une adresse supérieure à 32 est sélectionnée, le module E/S distantes affiche un voyant clignotant « Erreur A » et « Erreur B ».
Avec l'adresse « 1 » les voyants « Erreur A » et « Erreur B » ne clignotent pas.
