Les modules de communication à voie simple des E/S distantes sont installés sur la même embase que le système qui commande les modules d'UC. Le module de communication des E/S distantes sert à transférer des données en mode bidirectionnel entre l'UC et les modules des stations d'E/S distantes installés sur des embases distinctes. Un réseau à câble coaxial sert à interconnecter le module de communication des E/S distantes avec un ou plusieurs modules de station d'E/S distantes.

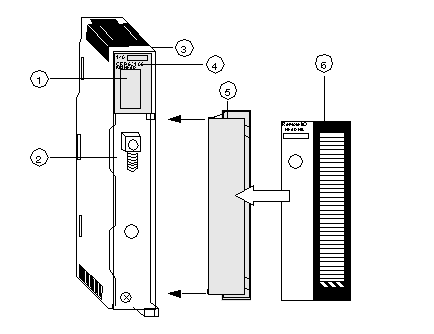

La figure ci-dessous montre les pièces du module d'E/S distantes (RIO).
1
Voyants
2
Connecteur coaxial RIO
3
Etiquette de la version
4
Numéro du modèle, description du communicateur, code couleur
5
Face amovible
6
Etiquette d’identification client (repliez l'étiquette et placez-la à l'intérieur de la porte)
NOTE : pour respecter la conformité CE avec la directive européenne CEM (89/336/CEE) relative aux champs électromagnétiques rayonnés, le module de communication d'E/S distantes doit être relié à l'aide d'un câble blindé quadruple (voir le Guide de planification et d'installation du système de câblage des E/S distantes).
