Fonction
Le module Ethernet SY/MAX Quantum pour câblage à fibre optique réalise l’interface entre le système des automates Quantum et les équipements SY/MAX via Ethernet.
Illustration

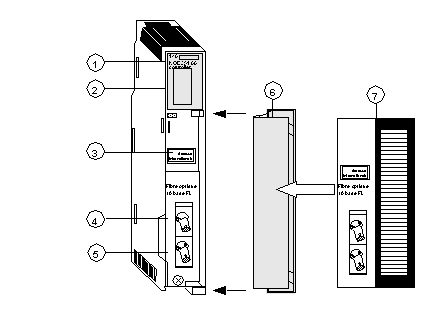

La figure ci-dessous présente le module Ethernet SY/MAX NOE 351 00.
1
Numéro du modèle, description du communicateur, code couleur
2
Affichage voyants
3
Etiquette d’adresse internationale
4
Connecteur de câble de transmission
5
Connecteur de câble de réception
6
Face amovible
7
Etiquette d’identification client (repliez l'étiquette et placez-la à l'intérieur de la porte)
Adressage SY/MAX
Assurez-vous qu’un numéro de station SY/MAX unique est attribué au module lors de la configuration.
AVERTISSEMENT
COMPORTEMENT INATTENDU DE L'APPLICATION
Veillez à attribuer un numéro de station SY/MAX unique pendant la configuration.
Le non-respect de ces instructions peut provoquer la mort, des blessures graves ou des dommages matériels.
