Installation du module NOE
Les modules TCP/IP Ethernet Quantum sont entièrement configurés. Cependant, avant d’installer votre module, vous devez vous assurer que la configuration par défaut est appropriée à votre réseau.
Si le module communique via un réseau ouvert, consultez votre administrateur réseau pour obtenir une adresse réseau IP unique. Vous devez entrer cette adresse dans l’écran d’extension de configuration TCP/IP Ethernet Modsoft avant d’installer le module.
Si le module communique via un réseau local, assurez-vous que l’adresse réseau IP par défaut n’est pas déjà utilisée sur ce réseau. Pour déterminer l’adresse réseau IP par défaut, repérez l’étiquette d’adressage international sur le panneau avant du module. Convertissez en décimal les huit chiffres de droite exprimés en hexadécimal. Le résultat doit être un nombre décimal de forme 84.xxx.xxx.xxx, où chaque groupe de xxx représente un nombre compris entre 0 et 255. C’est l’adresse réseau IP par défaut.
Exemple d’installation

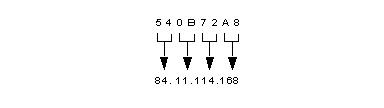

L'exemple ci-dessous illustre la procédure permettant de déterminer l'adresse réseau IP par défaut.
Etape
Action
1
Repérez l’étiquette d’adressage international située sur le panneau avant du module.
2
Notez les huit chiffres de droite.
3
Convertissez-les en décimal comme mentionné ci-dessus. Chaque couple de nombres hexadécimaux devient un nombre décimal compris entre 0 et 255. C’est l’adresse IP par défaut.
4
Si vous utilisez l’adresse réseau IP par défaut, si votre réseau utilise la trame Ethernet II et si vous n'avez pas besoin de préciser la passerelle par défaut ou un masque de sous-réseau, vous pouvez alors installer le module sans modifier la configuration par défaut.
ATTENTION
COMPORTEMENT INATTENDU DE L'EQUIPEMENT
Ne reliez pas ce module à votre réseau tant que vous ne vous êtes pas assuré que l’adresse IP est unique sur le réseau.
Le non-respect de ces instructions peut provoquer des blessures ou des dommages matériels.
ATTENTION
COMPORTEMENT INATTENDU DE L'EQUIPEMENT
Le câble du module Ethernet doit être routé via un concentrateur Ethernet pour que le réseau fonctionne correctement. Ne connectez pas directement le module à une autre unité.
Le non-respect de ces instructions peut provoquer des blessures ou des dommages matériels.
