Le 140 NOM 212 00 est un module d'option réseau à voie double (NOM) relié par un réseau à paire torsadée Modbus Plus.
La figure ci‐dessous montre les différentes pièces des modules Modbus Plus 140 NOM 212 00.
1
Voyants
2
Commutateur à glissière des paramètres de communication
3
Connecteur Modbus
4
Connecteur Modbus Plus (voie A)
5
Connecteur Modbus Plus (voie B)
6
Numéro du modèle, description du module, code couleur
7
Face amovible
8
Etiquette d’identification client (repliez l'étiquette et placez-la à l'intérieur de la porte)
Commutateurs du panneau avant
Deux commutateurs à glissière à trois positions sont placés sur le devant de l’unité. Le commutateur de gauche n'est pas utilisé. Le commutateur à glissière à trois positions situé à droite sert à sélectionner les paramètres de communication du port Modbus (RS-232) fourni avec le module d'option Modbus Plus. Trois options, montrées ci‐dessous, sont disponibles.
La figure ci‐dessous montre les commutateurs du panneau avant.
NOTE : Si le commutateur de gauche se trouve en position haute et que celui de droite est défini sur mem, le mode routeur est désactivé depuis la version de firmware 2.20. Cela signifie que la connexion réseau entre Modbus et Modbus Plus est verrouillée.
Le matériel du NOM se met par défaut en mode routeur lorsque le commutateur du panneau avant est réglé sur le mode ASCII ou RTU. Lorsque les automates sont en réseau, un équipement de panneau relié au port Modbus du NOM peut non seulement communiquer avec l'automate auquel il est relié, mais également se connecter à n'importe quel nœud du réseau Modbus Plus.
Commutateurs du panneau arrière
Deux commutateurs rotatifs sont situés sur le panneau arrière des modules. Ils sont utilisés ensemble pour définir l'adresse du nœud Modbus Plus et du port Modbus de l'unité.
NOTE : 64 est l’adresse la plus élevée susceptible d'être définie avec ces commutateurs.
Le commutateur rotatif SW1 (celui du haut) définit le chiffre supérieur (dizaines) et SW2 (le commutateur du bas) définit le chiffre inférieur (unités) de l'adresse du nœud Modbus Plus. L'illustration ci‐dessous montre le paramétrage d'une adresse, la 11 par exemple.
La figure ci‐dessous montre les commutateurs SW1 et SW2.
NOTE : Si 0 ou une adresse supérieure à 64 est sélectionnée, le voyant Modbus + restera allumé pour indiquer qu'une adresse incorrecte a été sélectionnée.
Paramétrage des adresses SW1 et SW2
Le tableau ci‐dessous indique le paramétrage des adresses des commutateurs SW1 et SW2.
|
Adresse du nœud
|
SW1
|
SW2
|
|
1 ... 9
|
0
|
1 ... 9
|
|
10 ... 19
|
1
|
0 ... 9
|
|
20 ... 29
|
2
|
0 ... 9
|
|
30 ... 39
|
3
|
0 ... 9
|
|
40 ... 49
|
4
|
0 ... 9
|
|
50 ... 59
|
5
|
0 ... 9
|
|
60 ... 64
|
6
|
1 ... 4
|
NOTE : Si 0 ou une adresse supérieure à 64 est sélectionnée, le voyant Modbus + restera allumé pour indiquer qu'une adresse incorrecte a été sélectionnée.
Paramètres du port de communication ASCII
Le tableau ci‐dessous indique la configuration définie pour les paramètres du port de communication ASCII.
|
Baud
|
2,400
|
|
Parité
|
Paire
|
|
Bits de données
|
7
|
|
Bits d'arrêt
|
1
|
|
Adresse de l'équipement
|
Réglage du commutateur rotatif sur le panneau arrière
|
Le fait de mettre le commutateur à glissière en position médiane attribue au port la fonctionnalité RTU (terminal déporté) ; les paramètres de communication suivants sont prédéfinis et ne peuvent pas être modifiés :
Paramètres du port de communication RTU
Le tableau ci‐dessous indique les paramètres du port de communication RTU.
|
Baud
|
9,600
|
|
Parité
|
Paire
|
|
Bits de données
|
8
|
|
Bits d'arrêt
|
1
|
|
Adresse de l'équipement
|
Réglage du commutateur rotatif sur le panneau arrière
|
En mettant le commutateur à glissière en position basse, vous pouvez définir les paramètres de communication du port via le logiciel ; les paramètres suivants sont corrects.
Paramètres du port de communication corrects
Le tableau ci‐dessous indique les paramètres du port de communication corrects.
|
Baud
|
19,200
|
1,200
|
|
|
9,600
|
600
|
|
|
7,200
|
300
|
|
|
4,800
|
150
|
|
|
3,600
|
134.5
|
|
|
2,400
|
110
|
|
|
2,000
|
75
|
|
|
1,800
|
50
|
|
Bits de données
|
7 / 8
|
|
Bits d'arrêt
|
1 / 2
|
|
Parité
|
Activer/désactiver impaire/paire
|
|
Adresse de l'équipement
|
Réglage du commutateur rotatif du panneau arrière
|
Brochages du connecteur Modbus
Les modules NOM sont équipés d'un connecteur à 9 broches RS-232C compatible avec le protocole de communication Modbus propriétaire de Modicon. Ci‐dessous figurent les brochages du port Modbus pour des connexions à 9 et 25 broches.

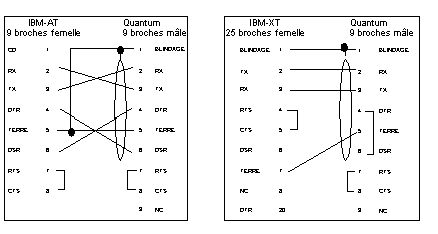

Les figures ci‐dessous montrent les brochages du port Modbus pour des connexions à neuf broches (à gauche) et à vingt-cinq broches (à droite).
Connexions de brochage des ports Modbus pour ordinateurs portables

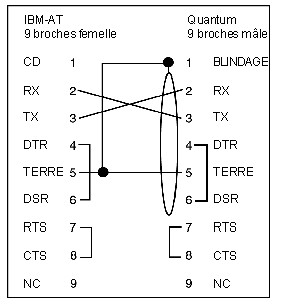

La figure ci‐dessous représente les brochages du port Modbus pour les connexions à 9 broches des ordinateurs portables.
