Le module 140 EHC 105 00 est un module compteur à haut débit. Il utilise cinq compteurs équivalents pouvant être utilisés séparément, dotés des fonctions suivantes :
-
Compteur d'événements 32 bits avec 6 modes
-
Compteur d'événements avec activation de consigne de sortie parallèle
-
Compteur d'événements avec activation de consigne de sortie parallèle et consigne finale rapide
-
Compteur d'événements avec activation de consigne série
-
Compteur d'événements avec activation de consigne série et consigne finale rapide
-
Compteur d'événements avec activation de consigne de sortie temporisée
-
Compteur d'événements avec activation de consigne de sortie verrouillée
-
Compteur différentiel à 32 bits (2 paires de compteurs configurables) avec 2 modes
-
Compteur d'itérations 16 bits
-
32 bits (compteur de vitesse, compteur de débit) avec 2 modes

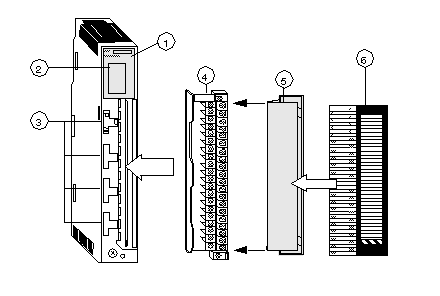

La figure ci-dessous montre le module EHC 105 et ses composants.
1
Numéro du modèle, description du communicateur, code couleur
2
Affichage voyants
3
Coupe-circuits (à fusibles)
4
Bornier du câblage
5
Porte amovible
6
Étiquette d’identification client (repliez l'étiquette et placez-la à l'intérieur de la porte)
NOTE : Le bornier de câblage (Modicon n° 140 XTS 002 00) doit être commandé séparément. (Le bornier inclut une porte et une étiquette amovibles).
