Utilisation de fibres optiques dans un système d'E/S distantes

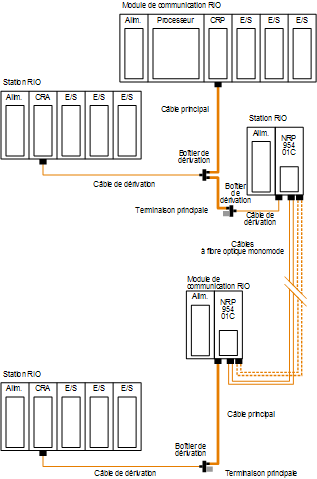

La figure suivante décrit quatre configurations typiques illustrant les différentes architectures du réseau :
Topologie point à point avec répéteur à fibre optique

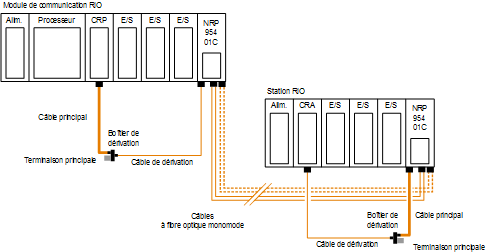

La configuration point à point (voir la figure ci-dessous) permet de communiquer sur une distance maximale de 16 km dans des environnements industriels difficiles. La figure ci-dessous représente une configuration point à point.
NOTE :
  • Deux paires de fibre optique offrent une meilleure qualité de service et de diagnostic.
  • Avec une seule paire de fibre optique, une boucle sur les ports optiques non utilisés avec une fibre courte facilite l'utilisation des diagnostics.
Pour plus de détails sur le diagnostic, consultez le Manuel utilisateur des modules répéteurs à fibre optique Modicon 140 NRP 954 00 et 140 NRP 954 01C.
Topologie en bus avec répéteur à fibre optique
Ce type de configuration est utilisé lorsqu'il est nécessaire d'augmenter la longueur de la liaison par fibre optique et la distance entre les stations sur le réseau d'E/S distantes.
ATTENTION
PANNE MATERIELLE
La perte d'un seul répéteur à fibre optique dans cette configuration désactive le reste du réseau. Il est préférable d'utiliser une configuration en anneau auto-régénérant pour éviter ce problème.
Le non-respect de ces instructions peut provoquer des blessures ou des dommages matériels.

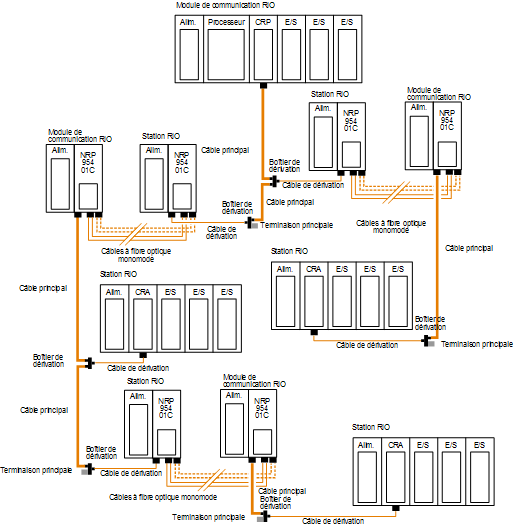

La figure ci-dessous présente la topologie en bus :
NOTE : la distance totale entre le premier et le dernier répéteurs à fibre optique est limitée par la perte de puissance maximale autorisée d'une extrémité à l'autre (16 km sur une fibre 9/125 µm). La perte de puissance inclut l'affaiblissement du câble fibre optique, les pertes de connecteur au niveau des ports du récepteur et de l'émetteur à fibre optique, ainsi qu'une marge système de 3 dB.
NOTE : à chaque extrémité du bus, une boucle sur les ports optiques non utilisés avec une fibre courte facilite l'utilisation des diagnostics. Pour plus de détails sur le diagnostic, consultez le Manuel utilisateur des modules répéteurs à fibre optique Modicon 140 NRP 954 00 et 140 NRP 954 01C.
Topologie arborescente avec répéteur à fibre optique
Les topologies arborescentes, impossibles à mettre en place avec un câble coaxial, peuvent être créées avec des répéteurs à fibre optique.
NOTE : Les limites des configurations en bus et en anneau auto-régénérant s'appliquent à chaque station de la topologie arborescente.

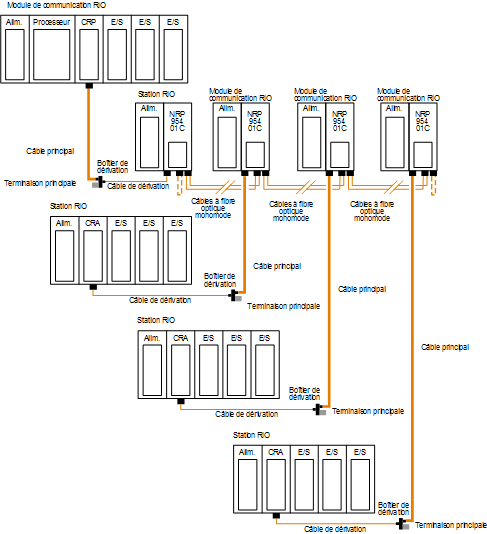

La figure ci-dessous représente un exemple de topologie arborescente.
NOTE :
  • Deux paires de fibre optique offrent une meilleure qualité de service et de diagnostic.
  • Avec une seule paire de fibre optique, une boucle sur les ports optiques non utilisés avec une fibre courte facilite l'utilisation des diagnostics.
Pour plus de détails sur le diagnostic, consultez le Manuel utilisateur des modules répéteurs à fibre optique Modicon 140 NRP 954 00 et 140 NRP 954 01C.
Topologie en anneau auto-régénérant avec répéteur à fibre optique

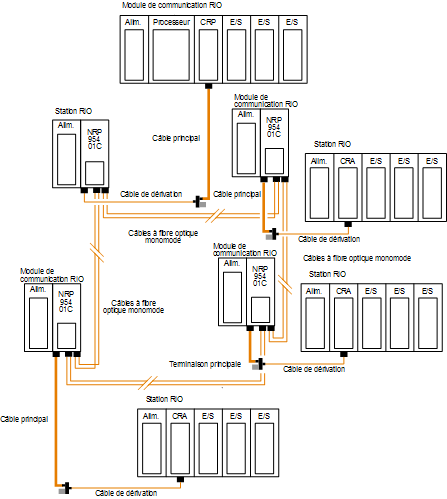

Cette configuration peut être mise en place en connectant les ports fibre optique inutilisés des premier et dernier modules 140 NRP 954 01C directement ou via le répéteur à fibre optique. Ce type de connexion présente tous les avantages des configurations décrites précédemment, avec une redondance intégrée. Une rupture de connexion entre deux modules NRP Quantum de l'anneau entraîne la reconfiguration automatique du réseau d'E/S distantes ; la communication n'est pas interrompue.
NOTE : la longueur maximale du câble fibre optique dans une configuration en anneau (16 km) est calculée pour une rupture survenant n'importe où (rebouclage compris).
Systèmes de redondance d'UC avec répéteur à fibre optique

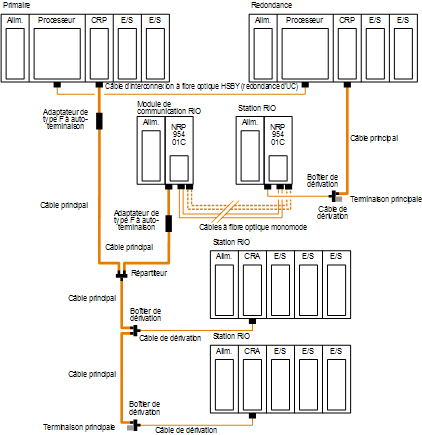

La figure suivante montre un exemple de systèmes de redondance d'UC utilisant des répéteurs à fibre optique :
NOTE :
  • Deux paires de fibre optique offrent une meilleure qualité de service et de diagnostic.
  • Avec une seule paire de fibre optique, une boucle sur les ports optiques non utilisés avec une fibre courte facilite l'utilisation des diagnostics.
Pour plus de détails sur le diagnostic, consultez le Manuel utilisateur des modules répéteurs à fibre optique Modicon 140 NRP 954 00 et 140 NRP 954 01C.
Intégration de l'embase
Au lieu de placer chaque module répéteur à fibre optique avec son module d'alimentation dans une embase autonome, profitez du facteur de forme Quantum.
La figure suivante montre deux segments de câble coaxial d'E/S distantes, connectés point à point par deux répéteurs à fibre optique 140 NRP 954 01C placés sur les racks Quantum où se trouvent le module de communication d'E/S distantes et les stations d'E/S distantes :
NOTE :
  • Deux paires de fibre optique offrent une meilleure qualité de service et de diagnostic.
  • Avec une seule paire de fibre optique, une boucle sur les ports optiques non utilisés avec une fibre courte facilite l'utilisation des diagnostics.
Pour plus de détails sur le diagnostic, consultez le Manuel utilisateur des modules répéteurs à fibre optique Modicon 140 NRP 954 00 et 140 NRP 954 01C.
Matériaux recommandés pour les liaisons à fibre optique
Modicon ne fabrique pas de produits à fibre optique, comme des câbles, des connecteurs ou des outils spéciaux. Cependant, nous avons l'habitude de faire appel à des fournisseurs tiers et nous pouvons donner quelques instructions sur la compatibilité de leurs matériaux avec nos produits.
Respect des consignes de sécurité
Avant d'installer le module répéteur à fibre optique 140 NRP 954 01C, lisez les messages d'avertissement ci-dessous. Respectez ces consignes à tout moment pendant l'installation du module.
DANGER
LESIONS OCULAIRES GRAVES
Ne regardez pas les extrémités du câble fibre optique à l'aide d'une loupe lorsqu'un signal d'émission est envoyé.
Le non-respect de ces instructions provoquera la mort ou des blessures graves.
AVIS
EQUIPEMENT INOPERANT
Ne retirez pas les protections du port et des embouts du câble optique tant que la fibre optique est connectée au port du câble.
Lorsque les protections sont retirées, ne touchez jamais les composants exposés, comme la ferrule.
Lorsque le câble fibre optique est raccordé, conservez les protections en vue d'une utilisation ultérieure.
Ne retirez pas la protection d'un connecteur inutilisé.
Le non-respect de ces instructions peut provoquer des dommages matériels.
Prérequis
Avant d'installer un répéteur à fibre optique 140 NRP 954 01C, les câbles du réseau doivent être préparés et installés sur le site du répéteur avec leurs connecteurs.
Pour préparer les câbles optiques :
Pour préparer et installer des câbles coaxiaux, reportez-vous au document Guide d'installation et de planification du système de câblage d'entrées/sorties décentralisées.
Raccordement du câble fibre optique
Branchez le câble fibre optique aux connecteurs duplex LC du module 140 NRP 954 01C, comme indiqué dans le tableau ci-dessous :
Etape
Action
1
Retirez les bouchons anti-poussière des connecteurs LC du câble fibre optique, comme indiqué sur la figure suivante. Conservez-les en vue d'une utilisation ultérieure.
2
Vérifiez et nettoyez l'extrémité de la fibre optique des connecteurs LC.
3
Retirez les bouchons anti-poussière du connecteur duplex LC, comme indiqué sur la figure suivante :
4
Raccordez immédiatement le câble fibre optique au connecteur duplex LC du module, comme indiqué sur la figure suivante :
Règles de compatibilité
Selon la version de produit (PV) et la version du logiciel (SV) des modules CRA, le module 140 NRP 954 01C peut ne pas être compatible.
Le tableau ci-dessous détaille les règles de compatibilité entre le module 140 NRP 954 01C et le module CRA :
Référence du module CRA
PV
SV
Compatibilité
Communication
Mise à jour du système d'exploitation distant via le bus S908
140 CRA 93• 00
≤ 08
2.0
Oui
Oui
09
2.0
Non(1)
Non(2)
≥ 10
2.01
Oui
Non(2)
PV
Version du produit
SV
Version du logiciel
(1) La mise à niveau du logiciel vers la version 2.01 permet aux modules de communiquer.
NOTE : la mise à niveau du logiciel du module CRA de la version 2.0 à la version 2.01 pour les modules CRA PV 09 est obligatoire avant d'utiliser le module 140 NRP 954 01C sur le réseau d'E/S distantes.
(2) Pour un module CRA avec SV ≥2.0, la mise à jour du système d'exploitation n'est possible que hors du réseau d'E/S distantes.
Le micrologiciel du module 140 CRA 93• 00 peut être téléchargé via Modbus ou Modbus Plus à l'aide de l'outil OS Loader de Control Expert. La procédure à suivre est décrite dans le guide Procédure de mise à jour et de mise à niveau du système d'exploitation Quantum.
