Fonction
Le module répéteur à fibre optique 140 NRP 954 01C assure la communication entre plusieurs noeuds RIO ou segments de réseaux sur une fibre optique monomode. Chaque répéteur contient une interface électrique RIO et deux émetteurs-récepteurs à fibre optique.
Illustration

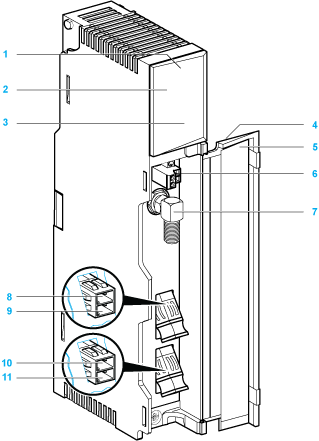

La figure ci-dessous montre les composants du module 140 NRP 954 01C (NRP).
1
Etiquette de version
2
Numéro du modèle, description du module, code couleur
3
Voyants
4
Face amovible
5
Etiquette d'identification du client (repliez l'étiquette et placez-la à l'intérieur de la porte)
6
Port de relais de diagnostic
7
Port coaxial électrique (connecteur de type F)
8
Port fibre optique du récepteur - FPort 1 Rx (connecteur de type LC)
9
Port fibre optique de l'émetteur - FPort 1 Tx (connecteur de type LC)
10
Port fibre optique du récepteur - FPort 2 Rx (connecteur de type LC)
11
Port fibre optique de l'émetteur - FPort 2 Tx (connecteur de type LC)
Port de relais de diagnostic
Un contact à relais normalement fermé, calibré à 220 Vca 6 A ou 30 Vcc 5 A, est disponible sur les bornes du port de relais de diagnostic, via son connecteur. Ceci permet d'utiliser le comportement du relais de diagnostic dans l'application.
La figure ci-dessous illustre les deux bornes du connecteur de relais de diagnostic :
Port coaxial électrique
Le module répéteur à fibre optique 140 NRP 954 01C est équipé d'une interface RIO coaxiale électrique avec un connecteur de type F. Pour maintenir la tolérance au rayon de courbure sur le câble coaxial, le port coaxial électrique est équipé d'un adaptateur F à angle droit.
Le port coaxial électrique a les mêmes connexions, spécifications et restrictions réseau que tout autre équipement RIO, et doit donc être traité en conséquence. Pour plus d'informations concernant la planification de la configuration de votre réseau et l'installation du câble coaxial électrique du réseau, reportez-vous au Guide de planification et d'installation du système de câblage d'entrées/sorties décentralisées.
ATTENTION
CONFORMITE DE LA CONNECTIVITE
Pour respecter la conformité CE à la directive européenne CEM (89/336/EEC) relative aux champs électromagnétiques rayonnés, le module 140 NRP 954 01C doit être relié à l'aide d'un câble à quadruple blindage (voir le Guide de planification et d'installation du système de câblage d'entrées/sorties décentralisées).
Le non-respect de ces instructions peut provoquer des blessures ou des dommages matériels.
Ports optiques
Le module répéteur à fibre optique 140 NRP 954 01C est équipé de deux ports optiques (FPort1 et FPort2). Une paire de câbles fibre optique est connectée à un port fibre optique à l'aide d'un connecteur duplex de type LC.
