Présentation
Le variateur Lexium 05 intègre une interface utilisateur. Cette interface vous permet d'effectuer les actions suivantes :
Structure du menu d'interface

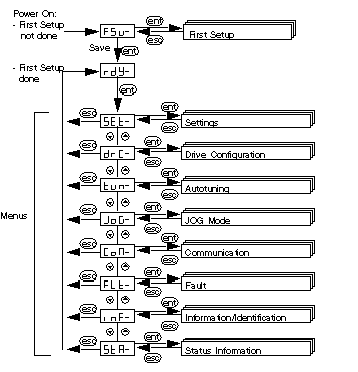

Le schéma ci-dessous présente un aperçu de l'accès aux menus principaux de l'interface :
Réglages de base
Le tableau ci-dessous décrit la procédure de saisie des paramètres pour votre application.
Etape
Action
1
Si l'interface homme-machine affiche FSu-, c'est que la première configuration doit être effectuée, consultez le manuel simplifié du Lexium 05 (id : 1760970) pour cela.
2
L'interface homme-machine affiche rdy
Appuyez sur le bouton ENT dans l'interface.
Résultat : le menu SET (Réglage) s'affiche dans l'indicateur d'état de l'interface.
3
Appuyez sur ENT.
Appuyez sur ou et sélectionnez iMAH, validez par ENT.
Réglez la valeur à 7.50 avec le ou
Appuyez sur ENT.
Appuyez sur ECHAP.
4
Appuyez sur ou et sélectionnez Li95, validez par ENT.
Réglez la valeur à 7.50 avec le ou
Appuyez sur ENT.
Appuyez sur ECHAP.
5
Appuyez sur ou et sélectionnez LihA, validez par ENT.
Réglez la valeur à 7.50 avec le ou
Appuyez sur ENT.
Appuyez deux fois sur ECHAP.
6
Appuyez plusieurs fois sur le bouton pour accéder au menu drC- et appuyez sur ENT.
Résultat : le menu A2Mo s'affiche dans l'indicateur d'état de l'interface.
7
Appuyez plusieurs fois sur le bouton pour accéder au menu io-M et appuyez sur ENT.
8
Appuyez sur ou et sélectionnez GEAr, validez par ENT. (Si la configuration précédente n'était pas gear, elle clignote une fois pour valider la modification).
Appuyez sur ECHAP.
9
Appuyez sur sélectionnez ioPi, validez par ENT.
10
Appuyez sur ou et sélectionnez Pd, validez par ENT. (Si la configuration précédente n'était pas Pd, elle clignote une fois pour valider la modification).
Appuyez deux fois sur ECHAP pour revenir au menu drC-
11
Appuyez sur ECHAP pour revenir à l'écran principal (RDY par défaut).
