Configuration du module PTO BMX MSP 0200
Traduction de la notice originale
A propos de nous
Présentation
Le développement d'une application avec un module PTO impose le choix du bon module et de la configuration appropriée.
Sélection du module
Le tableau ci-dessous présente la procédure de sélection du module de sortie de train d'impulsions.
Etape
Action
1

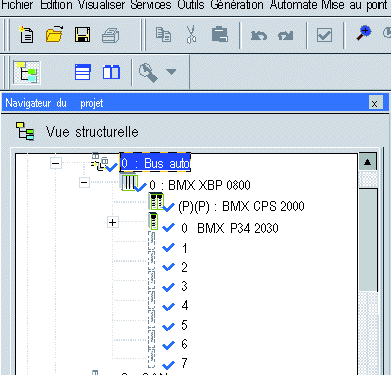

Dans le Navigateur du projet, faites un double-clic sur Configuration, puis sur 0:Bus automate et sur 0:BMX XBP ••• (0 correspond au numéro de rack).
2
Dans la fenêtre Bus automate, sélectionnez le logement 1 et faites un double-clic
3

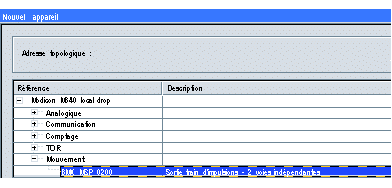

Choisissez le module de sortie Train d'impulsions BMX MSP 0200
4
Cliquez sur OK pour valider.
Configuration du module PTO
Le tableau ci-dessous présente la procédure de sélection du module de sortie de train d'impulsions et de configuration des sorties réflexes du module.
Etape
Action
1
Dans la fenêtre Bus automate, faites un double-clic sur le module de sortie de train d'impulsions BMX MSP 0200
2

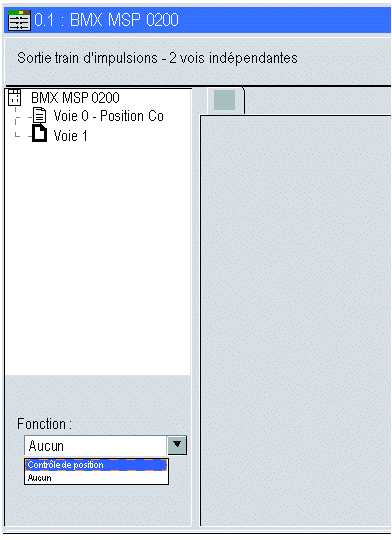

Sélectionnez la voie 0
3
Sélectionnez la fonction du module Contrôle de position
4

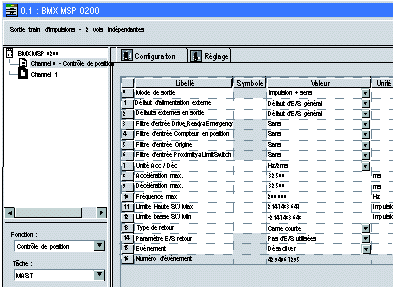

Dans l'écran de configuration définissez Unité Acc/Déc à Hz/2ms.
5

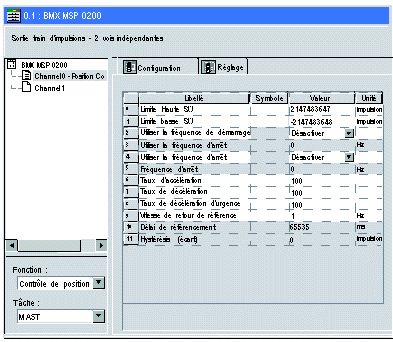

A ce moment le paramètre de réglage n'est pas modifié.
