Entrées pour PTO

Présentation

Il existe quatre entrées auxiliaires pour chaque voie PTO :

Entrée auxiliaire 0 : Drive_Ready&Emergency
Entrée auxiliaire 1 : Counter_in_Position
Entrée auxiliaire 2 : origine (signal utilisée uniquement pour le mode de prise d'origine)
Entrée auxiliaire 3 : Proximity&LimitSwitch

DANGER

RISQUE DE CHOC ELECTRIQUE

Coupez la tension des capteurs et des pré-actionneurs avant de brancher ou de débrancher le bornier sur le module.
Retirez le bornier avant de brancher ou de débrancher le module du rack.

Le non-respect de ces instructions provoquera la mort ou des blessures graves.

Schéma

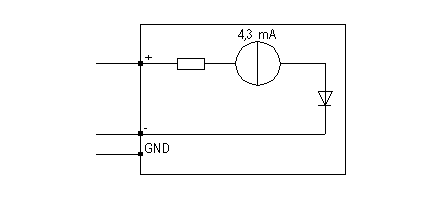

Entrées Drive_Ready&Emergency ou Counter_in_Position (type d'entrée SINK/SOURCE) :

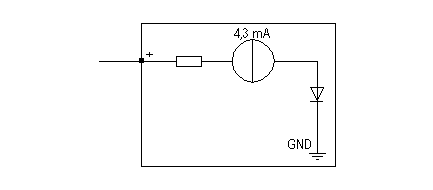

Origine ou entrées Proximity&LimitSwitch (type d'entrée SINK) :

Câblage des entrées

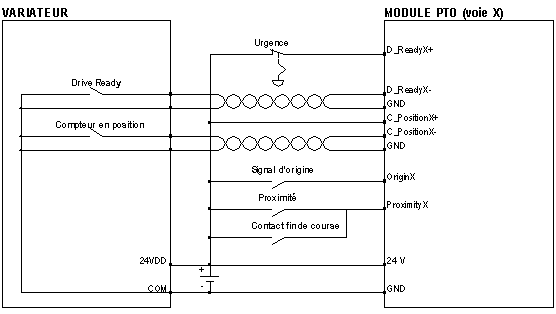

Si les sorties Drive_Ready&Emergency et Counter_in_Position du variateur sont de type SINK :

Il est nécessaire d'utiliser un câble à paire torsadée pour raccorder le module au variateur.

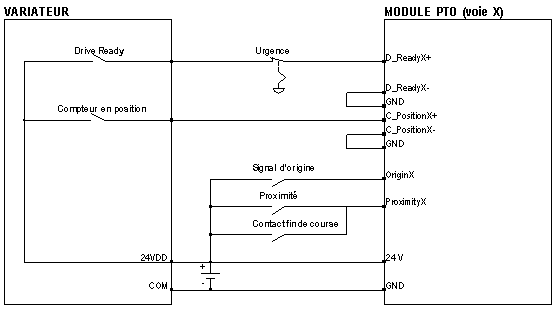

Si les sorties Drive_Ready&Emergency et Counter_in_Position du variateur sont de type SOURCE :

NOTE : pour arrêter le module PTO lorsque l'automate est réglé sur STOP, connectez l'entrée D_ReadyX+ au module via un BMX DRA (0805 ou 1605). Cela permettra d'arrêter toutes les sorties lorsque l'entrée D_Ready&Emergency est réglée sur 0.

ATTENTION

ENTREE NON SIGNIFICATIVE, COURT-CIRCUIT OU SURCHARGE

Respectez la procédure de montage et d'installation et utilisez les schémas de câblage fournis lors de l'utilisation du module PTO.

Le non-respect de ces instructions peut provoquer des blessures ou des dommages matériels.
