Présentation
Le module PTO BMX MSP 0200 est équipé de voyants qui indiquent l'état des voies et les erreurs détectées.
Illustration

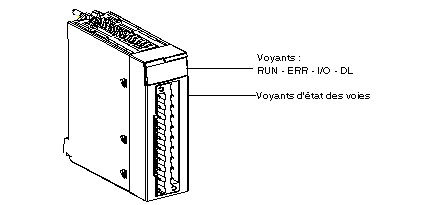

La figure ci-après indique la position des voyants d'affichage de l'état des voies sur la face avant du module PTO.

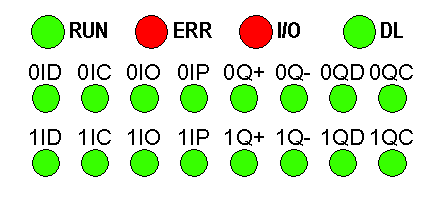

Panneau d'affichage
Voyants
La rangée supérieure des voyants donne des informations sur le module.
La rangée intermédiaire 0xx correspond à la voie 0 du module PTO
La rangée inférieure 1xx correspond à la voie 1 du module PTO
Les entrées des deux rangées de voyants sont représentées de la façon suivante : (y = 0 ou 1 suivant la voie du PTO)
Les sorties des deux rangées de voyants sont représentées de la façon suivante : (y = 0 ou 1 suivant la voie du PTO)
Lorsqu'une tension est présente sur une entrée ou une sortie, le voyant correspondant s'allume.
Description
Le tableau ci-après permet d'établir un diagnostic de l'état du module à partir des voyants RUN, ERR, I/O et des voies (voyants 0ID à 1QC) :
Etat du module
Voyants d'état
RUN
ERR
I/O
Voyants 0ID à 1QC
Aucune alimentation de l'unité ou dysfonctionnement des voyants
x
L'unité est en train de configurer ses voies
x
Erreur interne détectée dans le module
x
Aucune voie PTO configurée
x
Unité en autotest
x
L'unité a perdu toute communication avec l'UC
x
Les voies sont opérationnelles
Les voyants 0ID à 1QC sont représentatifs de l'état de l'entrée/sortie correspondante : Etat de la voie actif Etat de la voie inactif
Erreur d'E/S détectée
Perte d'alimentation Court-circuit / surcharge (voyants de sortie uniquement)
Voyant éteint
Voyant oscillant (lent)
Voyant clignotant rapidement
Voyant allumé
Le quatrième voyant standard de la première rangée (DL) s'allume lors du téléchargement d'un firmware :
RUN
ERR
IO
DL
Etat
Début du téléchargement
Téléchargement en cours
Erreur de téléchargement
Fin du téléchargement
Mise à niveau effectuée. Le module doit être redémarré
Mise à niveau effectuée avec une version identique. Le module doit être redémarré
Voyant éteint
Voyant oscillant (lent)
Voyant clignotant rapidement
Voyant allumé
