Diagnostic du module

Présentation

La fonction Diagnostic module affiche, lorsqu'ils existent, les défauts en cours, classés selon leur catégorie :

défauts internes :
- modules en panne,
- autotest en cours,
défauts externes :
- défaut bornier,
autres défauts :
- défaut de configuration,
- module absent ou hors tension,
- voie en défaut.

Un module en défaut se matérialise par le passage en rouge d'un certain nombre de voyants tels que :

dans l'éditeur de configuration niveau rack :
- le voyant du numéro du rack,
- le voyant du numéro d'emplacement du module sur le rack.
dans l'éditeur de configuration niveau module :
- les voyants Err et I/O selon le type de défaut,
- le voyant Voie dans la zone Voie,
- l'onglet Défaut.

Marche à suivre

Le tableau ci-dessous donne la marche à suivre pour accéder à l'écran Défaut module.

Etape	Action
1	Accéder à l'écran de mise au point du module.
2	Cliquer sur la référence du module dans la zone voie et sélectionnez l'onglet Défaut. Résultat : La liste des défauts module apparaît. Remarque : Lors d'un défaut de configuration, en cas de panne majeure ou d'absence du module , l'accès à l'écran de diagnostic module n'est pas possible. Le message suivant apparaît alors sur l'écran : " Le module est absent ou différent de celui configuré à cette position."

Etape

Action

Accéder à l'écran de mise au point du module.

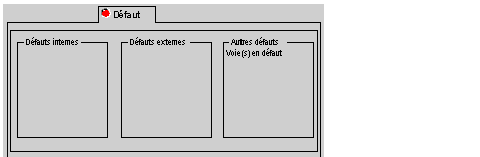

Cliquer sur la référence du module dans la zone voie et sélectionnez l'onglet Défaut.

Résultat : La liste des défauts module apparaît.

Remarque : Lors d'un défaut de configuration, en cas de panne majeure ou d'absence du module , l'accès à l'écran de diagnostic module n'est pas possible. Le message suivant apparaît alors sur l'écran : " Le module est absent ou différent de celui configuré à cette position."
