Montage des modules dans un rack d'une station automate
(Traduction du document original anglais)
Introduction
Les modules TSX CSY 84/164 se montent dans tous les emplacements disponibles d'un rack TSX RKY •• d'une station automate TSX 57/PCX 57/PCIX 57 à l'exception des emplacements dédiés aux modules alimentation et processeur. Ce module double format occupe 2 emplacements sur un rack TSX RKY ••.
Illustration

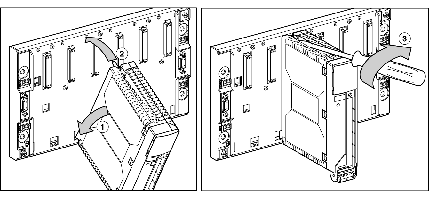

Les figures ci-dessous présentent la procédure de montage d'un module au format standard de la gamme Premium sur le rack TSX RKY ••. La procédure est identique pour un module double format.
Marche à suivre
Le tableau suivant décrit les opérations à effectuer.
Etapes
Actions
1
Positionner les ergots situés à l'arrière du module dans les trous de centrage situé à la partie inférieure du rack.
2
Faites pivoter le module afin de l'amener en contact avec le rack.
3
Solidariser le module avec le rack par vissage de la vis située à la partie supérieure du module. Couple de serrage maximum de la vis: 2.0 N. m.
