Visualisations du module
(Traduction du document original anglais)
A propos de nous
Rôle
Le module TSX CSY 84 ou TSX CSY 164 dispose de deux ensembles de visualisation:
Présentation du bloc de visualisation

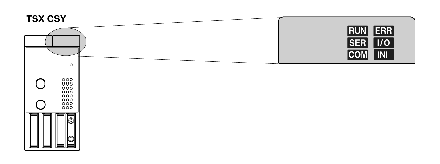

La figure ci-dessous présente physiquement le bloc de visualisation du module et la position géographique de ses 6 voyants.
Etats des différents voyants du bloc de visualisation et leur signification
Les tableaux suivants donnent pour chaque voyant du bloc de visualisation les différents états et leur signification.
Voyant
Couleur
Etat
Signification
RUN
Verte
Allumé
Module en fonctionnement normal
Eteint
Module en défaut, hors tension, en phase d'initialisation ou projet absent
ERR
Rouge
Allumé
Défaut interne du module :
• module en panne.
Clignotant
• Démarrage du module,
• Défaut de communication,
• Projet absent, non valide ou en défaut d'exécution.
Eteint
Fonctionnement normal, pas de défaut
I/O
Rouge
Allumé
Défaut externe au module :
• Défaut de câblage
Clignotant
Non significatif
Eteint
Fonctionnement normal, pas de défaut
INI
Jaune
Allumé
Non significatif
Clignotant
Le module est en phase de réinitialisation
Eteint
Fonctionnement normal
SER
Jaune
Allumé
Non significatif
Clignotant
Trafic sur le réseau SERCOS en fonctionnement normal
Eteint
Pas de trafic sur le réseau SERCOS
COM
Jaune
-
Inutilisé
Présentation des voyants de visualisation des voies métier

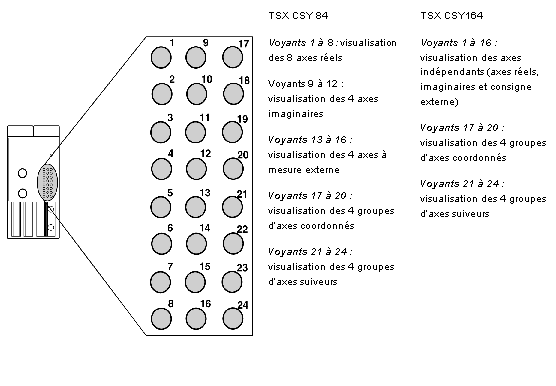

La figure ci-dessous présente physiquement les 24 voyants de visualisation de certaines voies métier du module.
Etats et significations des voyants de visualisation des voies métier
Le tableau ci-dessous donne les différents états des voyants de visualisation des voies métier :
Voyants
Affectation CSY 84
Affectation CSY 164
Etats
Significations
1
2
3
4
5
6
7
8
Axe réel 1
Axe réel 2
Axe réel 3
Axe réel 4
Axe réel 5
Axe réel 6
Axe réel 7
Axe réel 8
indifféremment axe réel, axe imaginaire, consigne externe
Allumé
Clignotant
Eteint
Axe en fonctionnement normal
Axe en cours de configuration ou en erreur
Axe non configuré ou défaut de configuration
9
10
11
12
Axe imaginaire 1
Axe imaginaire 2
Axe imaginaire 3
Axe imaginaire 4
13
14
15
16
Consigne externe 1
Consigne externe 2
Consigne externe 3
Consigne externe 4
17
18
19
20
Groupe d'axe coordonné 1
Groupe d'axe coordonné 2
Groupe d'axe coordonné 3
Groupe d'axe coordonné 4
21
22
23
24
Groupe d'axe suiveur 1
Groupe d'axe suiveur 2
Groupe d'axe suiveur 3
Groupe d'axe suiveur 4
