Le mode Configuration permet de définir les caractéristiques de fonctionnement pour chaque chemin du module TSX CSY 84.
Ce mode est accessible en mode local.
Le module TSX CSY 84 occupe deux positions dans le rack. Aussi est-il nécessaire pour que ce module soit proposé, de sélectionner la position la plus à droite des deux emplacements prévus pour recevoir le module.

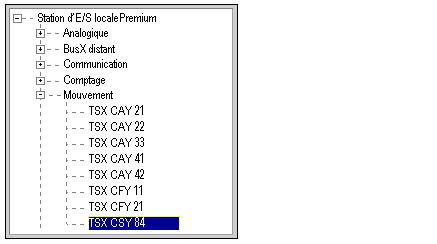

La boîte de dialogue suivante permet d'ajouter le module TSX CSY 84 à la configuration :
Pour cela :
-
sélectionnez Modulo,
-
sélectionnez la référence du module (TSX CSY 84),
-
puis effectuez un cliquer/déposer vers l'emplacement désiré.

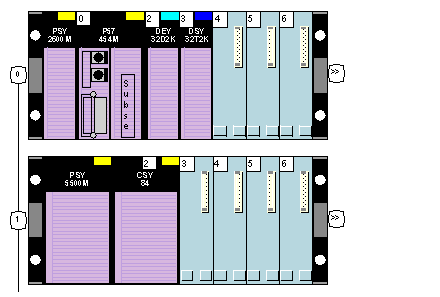

Pour indiquer que le module est déclaré dans la configuration du rack, le module apparaît dans le rack accompagné de sa référence.
Pour supprimer un module de sa position :
-
cliquez sur celui-ci pour le sélectionner,
-
appuyez sur la touche <Suppr>, ce qui affiche une boîte de dialogue,
-
confirmez la suppression du module.
On appelle voie métier toutes les voies d'un module intelligent (module de comptage, module de commande d'axes, ...). Les 32 voies du module TSX CSY 84 sont des voies métier.
Le nombre de voies métier d'un automate dépends de sa puissance et donc de sa référence. Pour connaître les caractéristiques de chaque processeur, reportez-vous à la documentation processeurs.
Accès à l'écran de configuration du module
Pour accéder à l'écran de configuration du module, double-cliquez sur sa représentation graphique (CSY 84) ou :
-
sélectionnez le module (en cliquant sur celui-ci),
-
activez la commande Ouvrir le module du menu déroulant Edition.

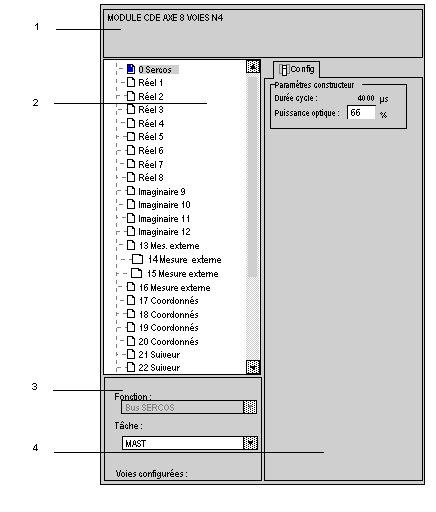

L'écran de configuration du module est le suivant :
Description de l'écran de configuration
Zone
|
Description
|
1
|
Ce bandeau rappelle la référence catalogue du module et son adresse géographique dans l'automate (numéro de rack et position dans le rack).
|
2
|
Cette zone appelée Zone voie permet de sélectionner la voie à configurer.
|
3
|
Cette zone appelée Zone paramètres généraux permet de configurer les paramètres généraux associés à la voie sélectionnée.
|
4
|
Ce champ dépend de l'onglet sélectionné : Ici, il s'agit de la zone de configuration de la voie sélectionnée dans la zone 2. Seul l'onglet de configuration est accessible en mode local.
|
