Description de la zone de mise au point : "Groupe x"
(Traduction du document original anglais)
A propos de nous

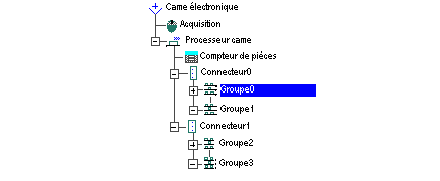

Accès à l’écran
La fonction Groupe x est sélectionnée dans le navigateur.

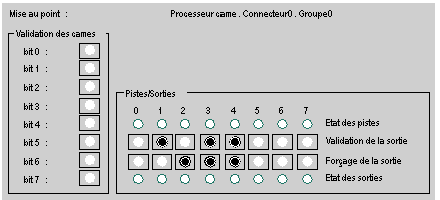

Présentation
Cette zone d’écran est divisée en deux parties.
Validation des

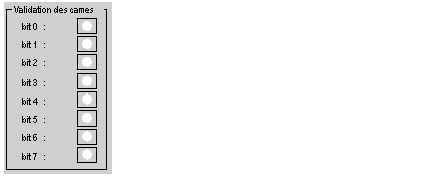

Validation des cames :
Chaque came d’un groupe peut être conditionnée à l’état d’un des 8 bits de validation came du groupe. Les objets à commande périodique sont accessibles par cet écran. (Il est possible de les mettre à 1 à la condition que le programme application ne les commande pas). Il n’y a pas de forçage.
Validation des et des sorties

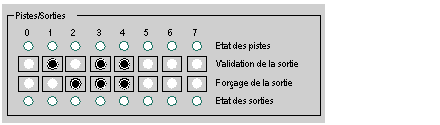

Validation des pistes et des sorties :
Correspondance entre l’état des pistes et l’état des sorties
Repère
Description
1
Tant que la validation de la sortie n’est pas à 1, la sortie reste à 0.
2
La validation de la sortie est à 1, la sortie prend l’état de la piste.
3
Tant que le bit de forçage est à 1 la sortie est à 1.
4
Effet d’inversion de sortie liée à la configuration.
Dans cette zone il y a l’état courant des pistes. Deux rangées de boutons permettent soit de valider individuellement chaque sortie, ou de forcer individuellement chaque sortie (le bouton devient noir).
La rangée inférieure permet la visualisation de l’état réel des sorties.
