Exemple

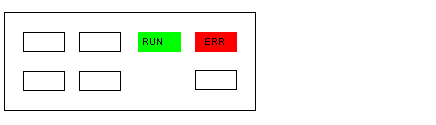

Le voyant ERR est allumé (rouge)
Quand le bit %Ir.m.MOD.ERR = 1, l’instruction READ_STS appliquée au module permet le rafraîchissement du status, on trouvera : FAULTY_MOD = 1
Les sorties sont garanties à 0V.
Défaut de communication vers le module
Par exemple, par coupure du bus X reliant le rack d’extension dans lequel se trouve le module.

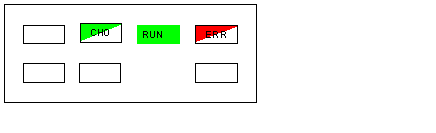

Le voyant ERR (rouge) clignote
Le voyant RUN (vert) est allumé
Le voyant CH0 (vert) clignote
Quand le bit %Ir.m.MOD.ERR = 1, l’instruction READ_STS appliquée au module permet le rafraîchissement du status, on trouvera : FAULTY_MOD = 1
Quand le bit %Ir.m.0.ERR = 1, l’instruction READ_STS appliquée à la voie 0 permet le rafraîchissement du status, on trouvera : COMMUNIC_FLT = 1 ou INTERNAL_FLT =1.
L’état des sorties dépend de la choisie (configuration ).
