Description de l'écran de mise au point

Accès à l’écran de mise au point

Sur l’écran du module, sélectionnez le mode mise au point en cliquant sur l’onglet correspondant.

Ecran de mise au point

Cet écran permet de connaître :

l’état du module par l’affichage des différents défauts qui peuvent être remontés
l’état présent de la fonction métier,
le forçage des commandes des pistes, d’effectuer des recalages, de passer le module en RUN ou en STOP, et de valider ou verrouiller l’action des pistes sur les sorties.
l’état du processeur cames, de verrouiller les sorties,

Il permet d’effectuer le réarmement des sorties protégées et d’acquitter les défauts.

Description

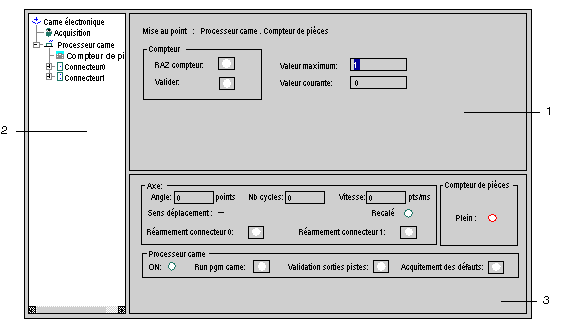

La partie spécifique au CCY 1128 del’écran de mise au point est constitué de 3 parties :

Ce tableau décrit les différentes parties :

Repère	Description
1	Zone de mise au point de la fonction sélectionnée.
2	Zone de navigation : permet de sélectionner une fonction.
3	Zone de mise au point principale : permet d’accéder aux objets principaux

Recalage

C'est la fonction du module qui permet de caler l'axe par rapport au zéro machine ou de synchroniser l'axe par rapport à une arrivée de pièce.

Le recalage force la mesure de position à une valeur prédéfinie par le paramètre « valeur de recalage » (comprise dans le domaine de points du cycle).

Le module permet de réaliser le recalage de façon systématique à chaque cycle ou sur un seul cycle. Ce recalage est toujours conditionné à l'entrée IREC.
