Accès aux paramètres de configuration du module

(Traduction du document original anglais)

Rôle

Cette opération permet d’accéder aux paramètres de du module TSXCCY1128.

En mode connecté, les paramètres : tâche, événement, masquage de défauts, et configuration codeur ne sont pas modifiables. La validation de toute modification entraîne l’arrêt de la fonction ( en Stop).

Marche à suivre

Le tableau suivant décrit les opérations à effectuer :

Etape	Action
1	Accédez à l’écran de configuration matérielle

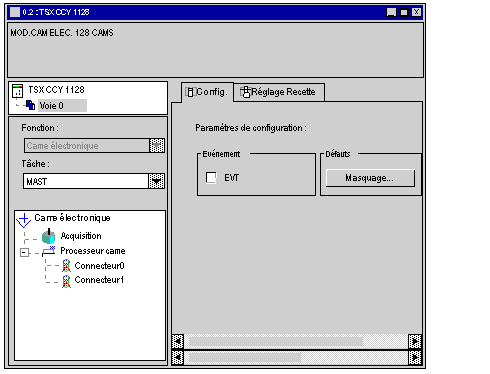

2	Double cliquez sur l’emplacement du module dans le rack. Résultat :
3	Choisissez la tâche (MAST ou FAST) dans laquelle les objets langages du module sont mis à jour dans le processeur automate : menu déroulant Tâche.
4	Double cliquez dans le navigateur sur l’élément à configurer. Came électronique Acquisition Processeur came Connecteur 0 ou 1 après déverrouillage

La configuration rassemble les données qui caractérisent la machine (invariant) et qui sont nécessaires au fonctionnement du module TSX CCY 1128.

Toutes ces informations sont stockées dans les la zone des constantes %KW de l'automate. L’application automate ne peut pas les modifier.

Capteur de position accepté par le module. Il peut être incrémental, absolu SSI ou parallèle (via Telefast ABE 7CPA11).

Etat logique qui passe à 1 sur franchissement d’une valeur angulaire dans le cycle et qui repasse à 0 selon le type de came.

Une came est systématiquement associée à une seule piste. Plusieurs cames peuvent être associées à une même piste.

C'est la partie du module qui pilote directement les sorties selon la mesure de l'angle et en fonction du programme came fourni au coupleur.

Fonctions du module qui permettent de calculer la mesure de la position de la machine.
