Cette zone est variable et dépend de la sélection effectuée dans le navigateur.
Sélection par le navigateur :

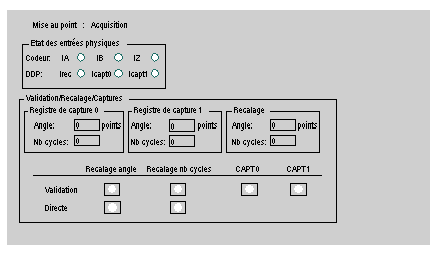

Cette zone, acquisition, permet de visualiser l’état et l’activité des entrées du et des entrées des capteurs de et de .
La zone Validation / Recalage / Captures indique l’état courant des registres de capture et de recalage. Les boutons permettent de valider les conditions de recalage d’angle et de . Les boutons de recalage direct permettent d’effectuer un recalage de l’angle et du nombre de cycles sur le front montant de l’action sur le bouton. Les boutons de validation de capture permettent de valider les conditions de capture de l’angle et du nombre de cycles.
Fonctionnement des boutons
"Clic gauche", l'action est une opération de type push/pull sur l'objet %Q, sauf si elle est pilotée par le programme applicatif.

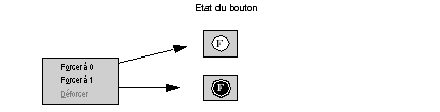

"Clic droit", ouvre un menu déroulant qui permet de forcer la fonction à 0 ou à 1. L'option Déforcer permet d'enlever le forçage en cours. L’état du bouton indique le forçage en cours.
