Configuration du connecteur TELEFAST
(Traduction du document original anglais)
A propos de nous
Présentation
La configuration du connecteur est réalisée en positionnant les 4 micro-interrupteurs situés sous le connecteur SUB-D 15 points droit. Dans le cas du module TSX CCY 1128, la configuration est limitée à définir le type de codeur raccordé.

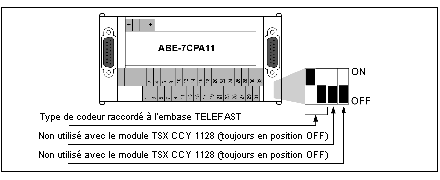

La figure ci-dessous illustre la position géographique et la fonction de ces 4 micro-interrupteurs.
Les deux micro-interrupteurs situés à droite doivent toujours être positionnés en position OFF. Les deux micro-interrupteurs situé à gauche permettent selon les caractéristiques des sorties du codeur de définir en fonction de la distance TELEFAST/codeur les performances de la liaison.
Positionnement des micro-interrupteurs: codeur à sortie logique positive
Codeur à sorties logique positive, codés GRAY
Type de sorties du codeur
position des micro-interrupteur
Longueur max. codeur/TELEFAST
Fréquence max. de changement du bit de poids faible
Logique
Interface de sortie
Code
Positive
  • Totem Pôle
  • TTL
  • NPN collecteur ouvert
Gray
50 mètres
75 kHz
Positionnement des micro-interrupteurs: codeur à sortie logique négative
Codeur à sorties logique négative, codés GRAY
Type de sorties du codeur
position des micro-interrupteur
Longueur max. codeur/TELEFAST
Fréquence max. de changement du bit de poids faible
Logique
Interface de sortie
Code
Négative
Totem Pôle
Gray
50 mètres
75 kHz
TTL
100 mètres
40 kHz
NPN collecteur ouvert
200 mètres
5 kHz
Positionnement des micro-interrupteurs: codeur à sortie logique positive ou négative
Codeur à sorties logique positive ou négative, codés Binaire
Type de sorties du codeur
Position des micro-interrupteur
Longueur max. codeur/TELEFAST
Fréquence max. de changement du bit de poids faible
Logique
Interface de sortie
Code
Positive ou négative
Totem Pôle
Binaire
10 mètres
40 kHz
TTL
30 mètres
20 kHz
NPN collecteur ouvert
50 mètres
5 kHz
