Raccordement d'un codeur absolu à sorties parallèles
(Traduction du document original anglais)
A propos de nous
Introduction
Un codeur absolu à sorties parallèles sera toujours raccordé au module par l’intermédiaire d’une embase TELEFAST ABE-7CPA11. Les signaux envoyés au module sont des signaux série SSI au standard RS 422. L'alimentation du codeur est en 10…30 V c.c. ou en 5 V c.c. selon le type de codeur.

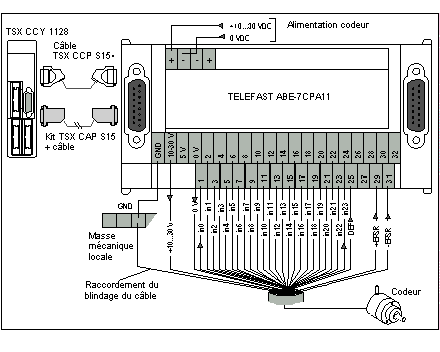

Le schéma ci-dessous présente le principe de connexion d'un codeur absolu à sorties parallèles, alimenté en 10…30 V c.c.
La figure ci-dessous représente la chaîne de connexion d'un codeur absolu à sorties parallèles et alimenté en 10…30 V c.c.

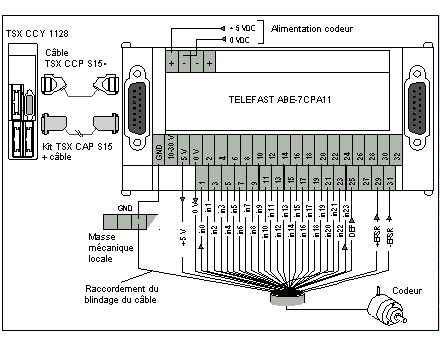

Schéma de principe du raccordement d’un codeur absolu à sorties parallèles, alimenté en 5 VDC
Le schéma ci-dessous représente la chaîne de connexion d'un codeur absolu à sorties parallèles et alimenté en 5 V c.c.
Fonctions des borniers à vis du TELEFAST
L’embase TELEFAST dispose de deux borniers:
Un bornier situé à la partie supérieure, constitué de 4 bornes et destiné au raccordement de la source d’alimentation du codeur,
Bornes des bornier à vis
Signaux
Fonctions
+
-
Entrées + source d’alimentation du codeur
-
-
Entrées - source d’alimentation du codeur
Deux borniers constitués de 36 bornes sont situés dans la partie inférieure. Ils permettent de connecter tous les signaux en provenance et à destination du codeur.
Bornes des bornier à vis
Signaux
Fonctions
GND
-
Mise à la masse mécanique du TELEFAST. Assure la continuité des masses entre le codeur et le module
+ 10...30V
-
Connexion du + alimentation codeur pour codeur alimenté en 10…30 V c.c.
+ 5 V
-
Raccordemnt du + alimentation codeur pour codeur alimenté en 5 VDC
0 V
-
Raccordemnt du - alimentation codeur
1 à 24
In0 à In24
Sorties parallèles du codeur
25
DEF
Sortie défaut du codeur
29
+ EPSR
Retour + alimentation codeur. En l'absence de retour alimentation codeur, connectez la borne à la borne + 10…30 V ou + 5 V en fonction de l'alimentation codeur.
30
- EPSR
Retour - alimentation codeur. Retour - alimentation codeur. Si pas de retour alimentation codeur, borne à connecter à la borne 0 V
