Accessoires de connexion TSX TAP S1505/S1524 et TSX CCP S15x
(Traduction du document original anglais)
A propos de nous
Présentation des différents accessoires
Le tableau ci-dessous présentent ces différents accessoires, leurs utilisation et fonctions.
Représentation
Références
Utilisation
Fonction
TSX TAP S1505
Peut être utilisé dans la chaîne de raccordement module/codeur pour raccorder un codeur incrémental alimenté en 5 VDC et à sorties RS 422; signaux A+/A-, B+/B-, Z+/Z-.
Interface mécanique, équipé de deux connecteurs qui permettent le passage d’une connectique SUB D 15 points à une connectique DIN 12 points.
TSX TAP S1524
Peut être utilisé dans la chaîne de raccordement module/codeur pour raccorder un codeur alimenté en 24 VDC et à sorties Totem Pôle, signaux A, B, Z.
Interface mécanique, équipé de deux connecteurs qui permettent le passage d’une connectique SUB D 15 points à une connectique DIN 12 points.
TSX CCP S15•
Peut être utilisé dans la chaîne de raccordement module/codeur pour raccorder le module au TSX TAP S1505 ou TSX TAP S1524
Câbles de raccordement constitué d’un câble avec fils de jauge 24 et équipé à chacune de ses extrémités d’un connecteur SUB D 15 points.

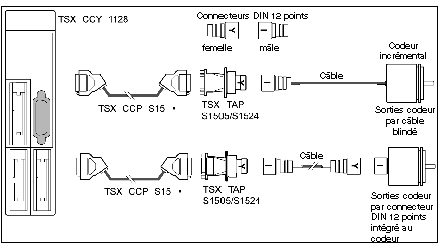

Intégration des accessoires TSX TAP S1505/S1524 et TSX CCP S15• dans la chaîne de raccordement
La figure ci-dessous présente l'intégration dans la chaîne de raccordement d'un codeur des accessoires TSX CCP S15, TSX TAP S1505 et TSX TAP S1524.
Montage des accessoires TSX TAP S1505/S1524
Les figures ci-dessous présentent les deux modes de montage de ces accessoires.
Montage sur platine Téléquick AM1-PA•
Montage en traversée d’armoire

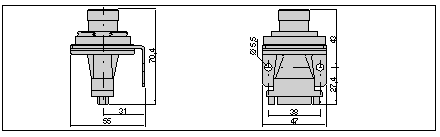

Encombrement des accessoires TSX TAP S1505/S1524
La figure ci-dessous donne les cotes d'encombrement et les entraxes de fixation sur platine Téléquick AM1-PA• des accessoires TSX TAP S1505 et TSX TAP S1524.

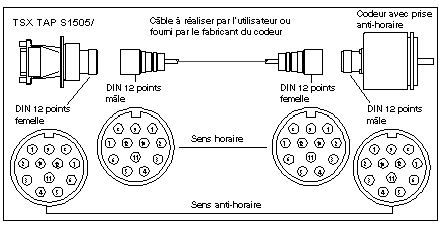

Sens anti-horaire des connecteurs DIN 12 points de la chaîne de raccordement
Afin de faciliter les raccordements, les numéros des broches des différents connecteurs DIN 12 points de la chaîne de raccordement doivent correspondre un à un. Pour cela, le brochage de ces connecteurs doit être :

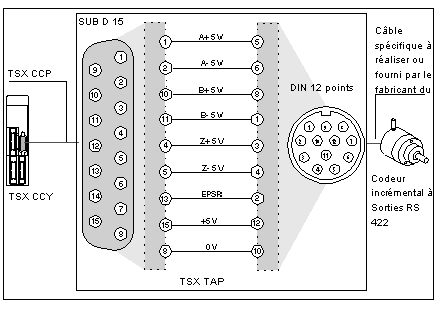

Brochage des connecteurs de l’accessoire TSX TAP S1505
La figure ci-dessous illustre le brochage de l'accessoire TSX TAP S1505 côté connecteur SUB-D 15 points et côté connecteur DIN 12 points.

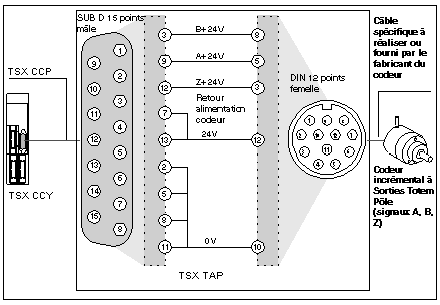

Brochage des connecteurs de l’accessoire TSX TAP S1524
La figure ci-dessous illustre le brochage de l'accessoire TSX TAP S1524 côté connecteur SUB-D 15 points et côté connecteur DIN 12 points.
