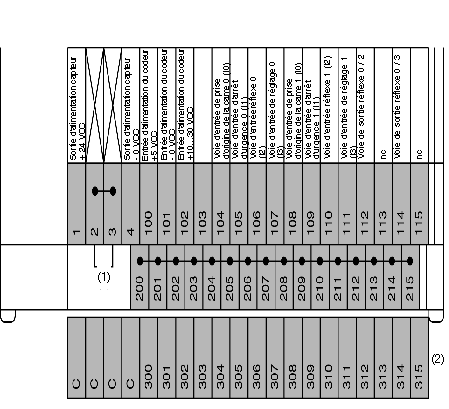

Le bornier ci-après représente le bornier de la base ABE-7H16R20. Les signaux sont représentés à l'aide du câble TSX CDP 053 / 503 :
(1) Pour la base ABE-7H16R20, la position du cavalier détermine la polarité de tous les borniers de 200 à 215 :
(2) Pour la base ABE-7H16R20, il est possible d'ajouter une laize ABE-7BV20 facultative afin de créer un deuxième capteur partagé (de polarité + or - selon le choix de l'utilisateur).
