Caractéristiques des entrées du variateur de vitesse

Généralités

Les entrées auxiliaires du variateur de vitesse sont alimentées par la même source que les entrées/sorties auxiliaires. Cet aspect n'est pas contrôlé par le module, mais toute perte de tension inférieure à 5 V sur une entrée CTRL_VAR peut indiquer au processeur un défaut au niveau du variateur de vitesse.

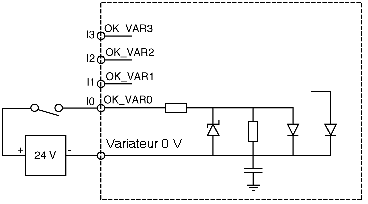

Illustration :

Tableau des caractéristiques

Tableau des caractéristiques électriques :

Caractéristiques électriques	Symbole	Valeur	Unités
Tension nominale	Un	24	V
Tensions limites (1) (ondulation incluse)	U1 Utime (*)	19 à 30 34	V V
Courant nominal	Entrée	8	mA
Impédance d'entrée (à Un)	Re	3	kΩ
Tension pour l'état correct	Uon	≥11	V
Courant à Uon (11 V)	Ion	> 3,5	mA
Tension pour l'état défectueux	Uoff	< 5	V
Courant pour l'état défectueux	Ioff	< 1,5	mA
Immunité OK --> Erreur	toff	1 à 4	ms
Immunité erreur --> OK	ton	1 à 4	ms
Rigidité diélectrique avec la connexion à la terre	1 500 V eff 50/60 Hz par minute
Compatibilité CEI 1131 avec les capteurs	Type 1
Type de logique	Positive (commun plus)

(*) Utime : tension maximale autorisée pour une heure toutes les 24 heures
